HА 42(3)
Алюминиевые НА/СНА/IHA серии

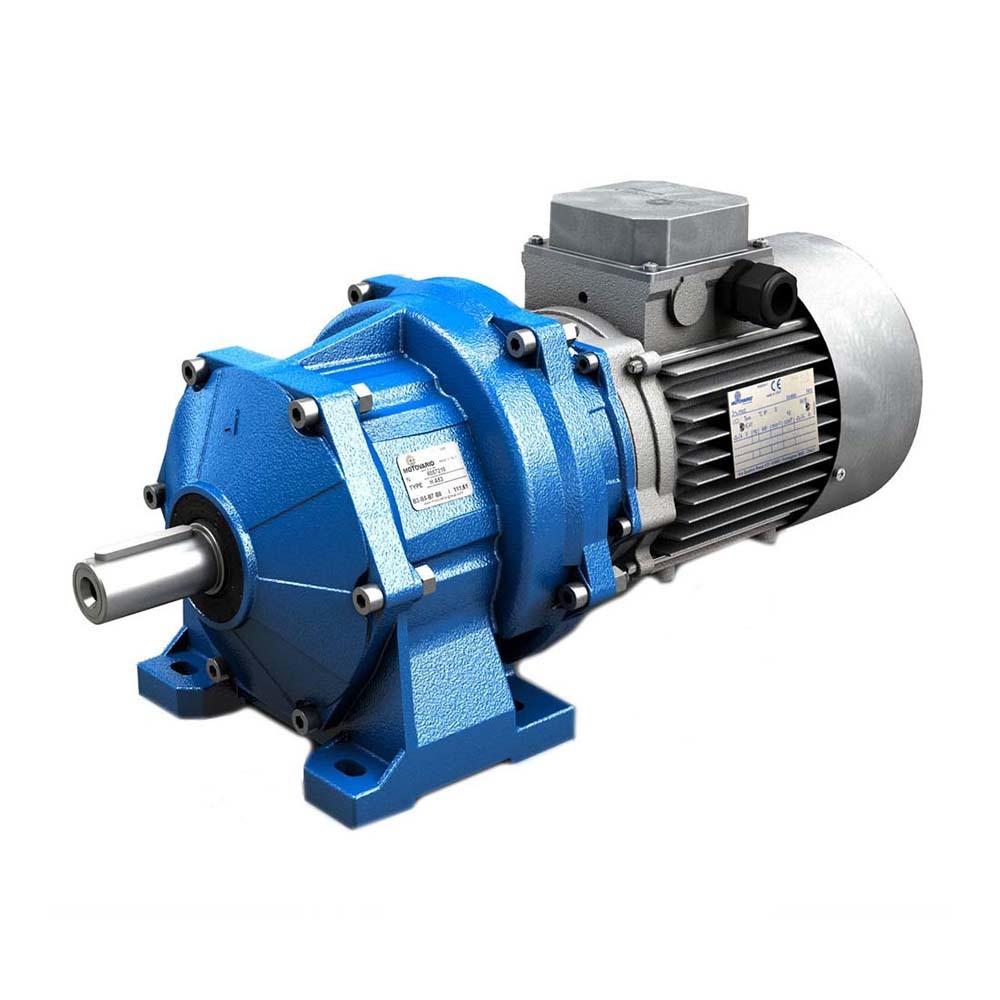

мотор-редуктор HA 42(3) изготавливается в литом алюминиевом корпусе. Используется для понижения и дальнейшей передачи крутящего момента с помощью передаточных колес, выполненных в виде цилиндров. Среднее значение динамического КПД составляет 0.96. Для крепления электродвигателя используется стандартные фланцы В5 или компактный В14. В зависимости от типа используемого двигателя и желаемых выходных характеристик крутящего момента, понижающий коэффициент редукции варьируется в диапазоне от 5.380 до 60.67.
При заказе мотор-редуктора необходимо указать позицию клеммной колодки. Количество смазочного материала не зависит от рабочего положения, ориентировочно объем масла 0.7 литра.
Технические характеристики мотор-редуктор HA 42(3)
- 4 типоразмера (НА32/33; НА41/42/43: НА51/52/53; НА61/62/63 — в зависимости от модицикации) с мощностью от 0,12 до 4,8 кВт;
- шлифованные или фрезерованные зубчатые колеса;
- 1-, 2- или 3-х ступенчатое исполнение;
- диапазон передаточных чисел от 1,3 до 350;
- максимальный крутящий момент 480 Нм;
- допустимая радиальная нагрузка 8000 Н;
- изготовлен из литого алюминиевого сплава;
- нагрузочные способности рассчитаны в соответствии со стандартом ISO 6336 и сертифицированы по AGMA 2001-B88;

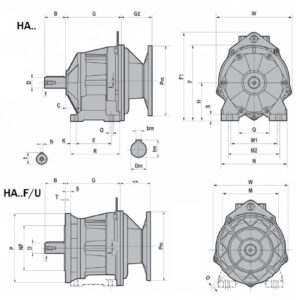

- все типоразмеры окрашены в синий цвет RAL 5010 в соответствии с DIN 1843.Габариты мотор-редуктор HA 42(3)
габариты мотор-редуктор HA 42(3)
