Описание
Червячный глобоидный редуктор Чг-125
Наша компания может предложить Вам купить Червячный глобоидный редуктор Чг-125 производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
Червячные глобоидные редукторы представляют собой особую форму передач, которые позволяют обеспечить высокую степень уменьшения скорости и значительные крутящие моменты при относительно небольших размерах. Своим названием они обязаны конструктивному решению, заключающемуся в использовании червячной передачи и глобоидного колеса.
В основе дизайна червячного глобоидного редуктора лежит специальная червячная передача, имеющая вид двух взаимодействующих винтов – червяка и глобоидного колеса. Это позволяет повысить надежность работы оборудования, увеличить срок его службы, а также обеспечить высокую точность и плавность движения механизмов.
Одним из ключевых преимуществ червячных глобоидных редукторов является их компактность. Благодаря уникальной конструкции, они занимают намного меньше места, чем стандартные редукторы, при этом обладая высоким крутящим моментом и точностью передачи движения. Кроме того, они обладают отличной самотормозящейся способностью, что делает их незаменимыми в областях, где требуется безопасность и точность.
Червячные глобоидные редукторы являются надежными и долговечными.
Технические характеристики Червячный глобоидный редуктор Чг-125
Условное обозначение Червячный глобоидный редуктор Чг-125
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
Вес редуктора: 86 кг
Габаритные и присоединительные размеры Червячный глобоидный редуктор Чг-125
Размеры концов валов Червячный глобоидный редуктор Чг-125
Входной вал Червячный глобоидный редуктор Чг-125
Выходной вал Червячный глобоидный редуктор Чг-125
Таблица подбора Червячный глобоидный редуктор Чг-125
| поразмер редуктора | Передаточное число | Частота вращения входного вала, об/мин | ||||||||||
| 750 | 1000 | 1500 | ||||||||||
| Мощность на вход. кВт | Момент на выходном валу Н.м | η | Мощность на вход. кВт | Момент на выходном валу Н.м | η | Мощность на вход. кВт | Момент на выходном валу Н.м | η | ||||
| Чг-125 | 10 | 9,5 | 1050 | 0,85 | 9,86 | 825 | 0,86 | 12,7 | 725 | 0,88 | ||
| 12,5 | 9 | 1225 | 0,84 | 9,44 | 975 | 0,85 | 11,7 | 825 | 0,87 | |||
| 16 | 8,4 | 1450 | 0,83 | 8,8 | 1150 | 0,84 | 10,8 | 975 | 0,87 | |||
| 20 | 7,5 | 1600 | 0,82 | 8,36 | 1350 | 0,83 | 10,1 | 1125 | 0,86 | |||
| 25 | 6,2 | 1587 | 0,78 | 7,62 | 1510 | 0,81 | 9,54 | 1300 | 0,84 | |||
| 31,5 | 4,77 | 1492 | 0,76 | 6,1 | 1460 | 0,78 | 8,5 | 1428 | 0,82 | |||
| 40 | 3,72 | 1428 | 0,74 | 4,72 | 1398 | 0,76 | 6,5 | 1350 | 0,8 | |||
| 50 | 2,86 | 1302 | 0,7 | 3,45 | 1238 | 0,73 | 4,77 | 1190 | 0,77 | |||
| 63 | 2,18 | 1190 | 0,66 | 2,6 | 1110 | 0,7 | 3,68 | 1080 | 0,72 | |||

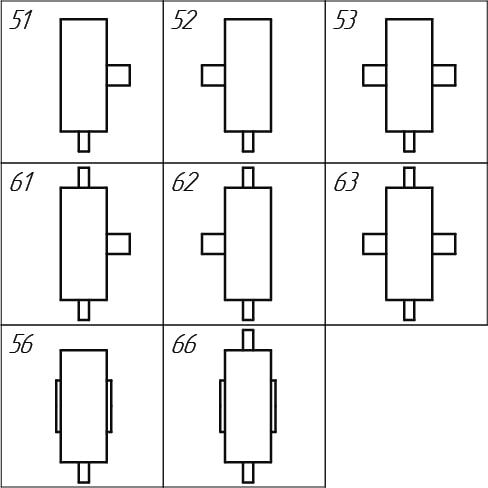

Вариант сборки Червячный глобоидный редуктор Чг-125
