Описание
мотор-редуктор UD-S-57
Предлагаем Вашему вниманию
мотор-редуктор UD-S-57
Наша компания может предложить Вам купить Мотор редуктор. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все Мотор редуктор распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Условное обозначение мотор-редуктор UD-S-57:
1. Модель редуктора
(S-исполнение на лапах с цельными валом и сквозными отверстиями,
SA-исполнение с полым валом и резьбовыми отверстиями,
SF- исполнение на фланце с цельным валом,
SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Передаточное число.
4. (PAM 28/250)
28- диаметр полого входного вала редуктора (мм),
250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
(S-исполнение на лапах с цельными валом и сквозными отверстиями,
SA-исполнение с полым валом и резьбовыми отверстиями,
SF- исполнение на фланце с цельным валом,
SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Передаточное число.
4. (PAM 28/250)
28- диаметр полого входного вала редуктора (мм),
250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).

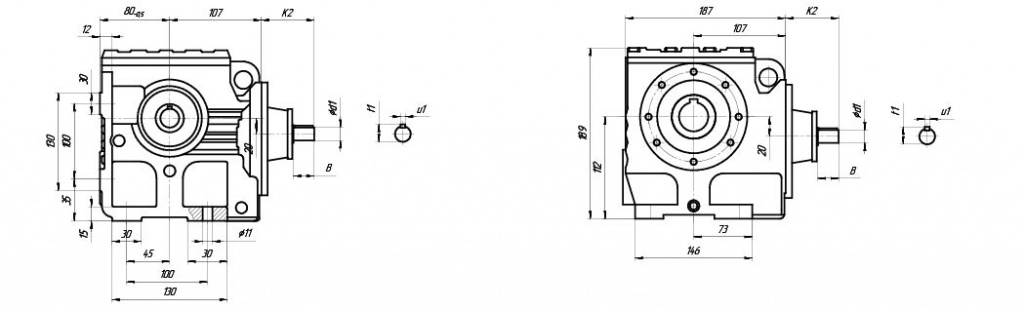

Габаритные и присоединительные размеры мотор-редуктор UD-S-57:
UD-S57… S-исполнение на лапах с цельными валом и сквозными отверстиями
UD-SF57… SF- исполнение на фланце с цельным валом

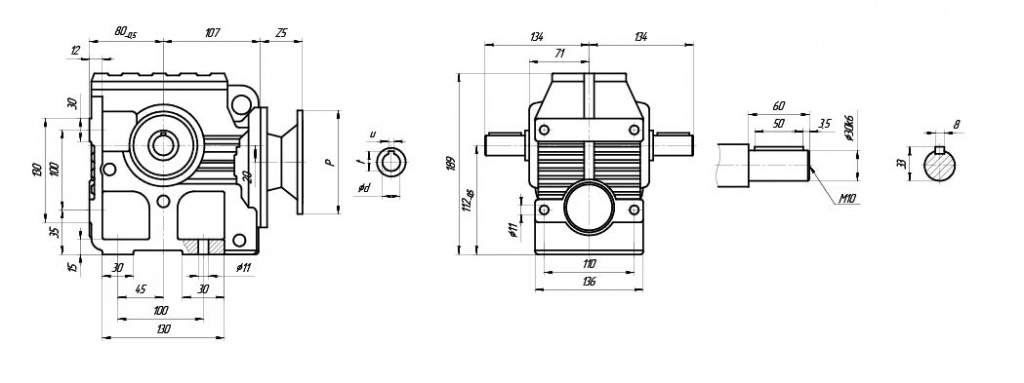

UD-SA57… SA-исполнение с полым валом и резьбовыми отверстиями

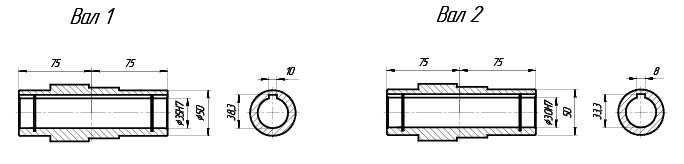

Исполнение полого выходного вала мотор-редуктор UD-S-57
| Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | Исполнение 5 | |
| P, мм | 140 | 160 | 200 | 250 | 300 |
| Z5, мм | 50 | 55 | 60 | 80 | 90 |

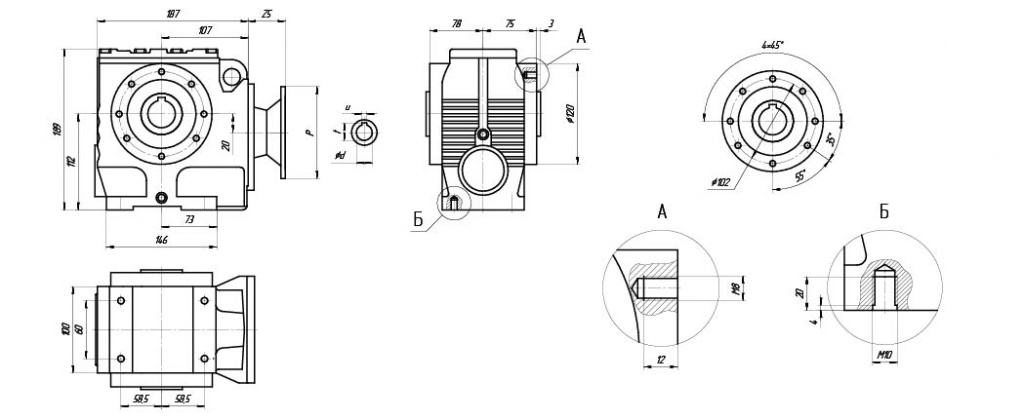

UD-SAF57… SAF-исполнение на фланце с полым валом
UD-S57AD…, UD-SA57AD… Исполнение с цилиндрическим входным валом
