Описание
мотор-редуктор Bonfiglioli серии A 05
Предлагаем Вашему вниманию
мотор-редуктор Bonfiglioli серии A 05
Наша компания может предложить Вам купить Мотор редуктор. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все Мотор редуктор распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Итальянские цилиндро-конические мотор-редукторы от компании Bonfiglioli выпускаются в девяти типоразмерах. Модели типоразмеров A 10 2, A 20 2, A 20 3, A 30 2, A 30 3, A 41 2, A 41 3 имеют неокрашенные алюминиевые корпуса, а сами редукторы заправлены синтетической смазкой на весь срок службы. Все остальные модели имеют чугунный корпус окрашенный специальным лакокрасочным покрытием. Перед началом эксплуатации эти редукторы требуется заправить маслом. Для установки электродвигателя на редукторе имеется крепежный фланец стандарта IEC. В зависимости от от типоразмера и передаточного отношения на редуктор можно установить электродвигатели мощностью от 0,18 до 160 кВт. Система смазки в редукторах комбинированная. Зубчатые пары частично погружаются в масляную ванну и разбрызгивают смазку в процессе эксплуатации. Монтаж агрегата осуществляется при помощи лапок, опорного фланца или реактивной тяги.
Передаточные отношения: 5,4 – 1715
Обороты тихоходного вала: 0,4 – 518 об/мин
Крутящий момент: 50 – 15000 Нм
Мощность электродвигателя: 0,18 – 160 кВт
Вы можете подобрать оптимальный привод для собственных нужд опираясь на справочные материалы представленные в таблицах ниже:
Конструктивные особенности
- конструкция редуктора модульная:
- агрегат имеет небольшую массу и компактные размеры;
- для удобства монтажа имеются лапы фланец и реактивная тяга;
- высокие показатели КПД;
- отсутствие шума в процессе эксплуатации;
- все элементы зубчатых пар изготовлены из закаленной стали с последующим цементированием;
- быстроходные тихоходный валы изготовлены из прочной стали.
Габаритные и присоединительные размеры мотор-редуктор Bonfiglioli серии A 05

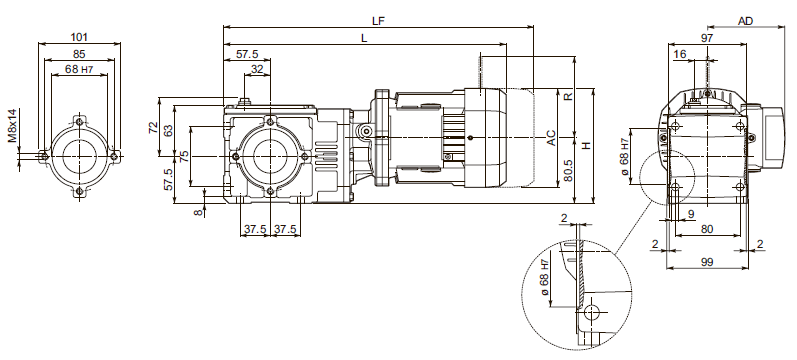

A 05…M
| ТИП | M_FD M_FA | M_FD | M_FA | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AC | H | L | AD | Вес | LF | Вес | R | AD | R | AD | |||
| A 05 2 | S05 | M05 | 121 | 141 | 360.5 | 95 | 7.5 | 426.5 | 9 | 96 | 119 | 116 | 95 |
| A 05 2 | S1 | M1S | 138 | 149.5 | 365.5 | 108 | 10.5 | 428.5 | 13 | 103 | 132 | 124 | 108 |
| A 05 2 | S1 | M1L | 138 | 149.5 | 389.5 | 108 | 11.5 | 450.5 | 14 | 103 | 132 | 124 | 108 |
| A 05 2 | S2 | M2S | 156 | 158.5 | 418.5 | 119 | 15.5 | 488.5 | 19 | 129 | 143 | 134 | 119 |
A 05…P(IEC)
| ТИП | M | M1 | M2 | N | N1 | N2 | N3 | N4 | X | P | Вес | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A 05 2 | P63 | 11 | 12.8 | 4 | 140 | 115 | 95 | 7 | 9.5 | 3.5 | 206 | 5 |
| A 05 2 | P71 | 14 | 16.3 | 5 | 160 | 130 | 110 | 7 | 9.5 | 4 | 213 | 5 |
| A 05 2 | P80 | 19 | 20.8 | 6 | 200 | 165 | 130 | 7 | 11.5 | 4 | 223 | 5.5 |
A 05…F…
A 05…UH
A 05…US
Исполнение мотор-редуктор Bonfiglioli серии A 05
Варианты монтажа мотор-редуктор Bonfiglioli серии A 05
