мотор-редуктор Bonfiglioli серии A 41

Предлагаем Вашему вниманию

мотор-редуктор Bonfiglioli серии A 41

Наша компания может предложить Вам купить Мотор редуктор. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все Мотор редуктор распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Итальянские цилиндро-конические мотор-редукторы от компании Bonfiglioli выпускаются в девяти типоразмерах. Модели типоразмеров A 10 2, A 20 2, A 20 3, A 30 2, A 30 3, A 41 2, A 41 3 имеют неокрашенные алюминиевые корпуса, а сами редукторы заправлены синтетической смазкой на весь срок службы. Все остальные модели имеют чугунный корпус окрашенный специальным лакокрасочным покрытием. Перед началом эксплуатации эти редукторы требуется заправить маслом. Для установки электродвигателя на редукторе имеется крепежный фланец стандарта IEC. В зависимости от от типоразмера и передаточного отношения на редуктор можно установить электродвигатели мощностью от 0,18 до 160 кВт. Система смазки в редукторах комбинированная. Зубчатые пары частично погружаются в масляную ванну и разбрызгивают смазку в процессе эксплуатации. Монтаж агрегата осуществляется при помощи лапок, опорного фланца или реактивной тяги.

Передаточные отношения: 5,4 – 1715

Обороты тихоходного вала: 0,4 – 518 об/мин

Крутящий момент: 50 – 15000 Нм

Мощность электродвигателя: 0,18 – 160 кВт

Вы можете подобрать оптимальный привод для собственных нужд опираясь на справочные материалы представленные в таблицах ниже:

Конструктивные особенности

конструкция редуктора модульная:
агрегат имеет небольшую массу и компактные размеры;
для удобства монтажа имеются лапы фланец и реактивная тяга;
высокие показатели КПД;
отсутствие шума в процессе эксплуатации;
все элементы зубчатых пар изготовлены из закаленной стали с последующим цементированием;
быстроходные тихоходный валы изготовлены из прочной стали.

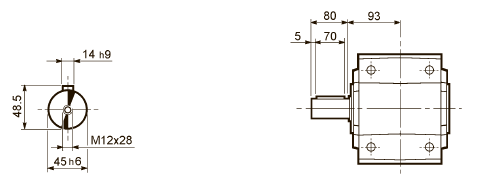

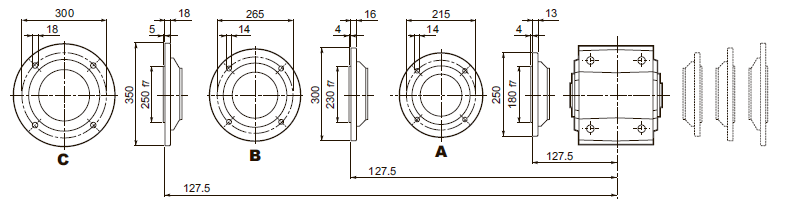

Габаритные и присоединительные размеры мотор-редуктор Bonfiglioli серии A 41

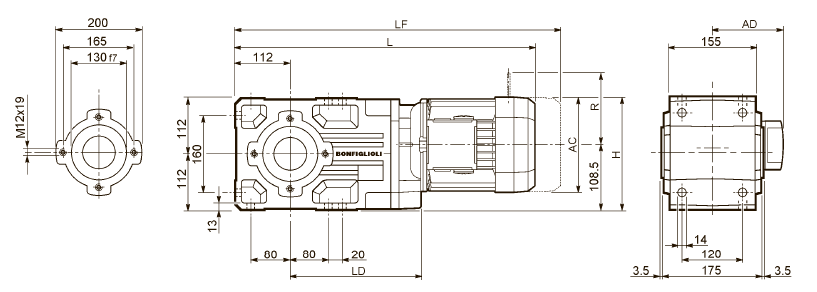

A 41…M

ТИП									M_FD M_FA		M_FD		M_FA
ТИП			AC	H	L	LD	AD	Вес	LF	Вес	R	AD	R	AD
A 41 2	S1	M1S	138	198.5	506	216.5	108	40	569	43	103	132	124	108
A 41 2	S1	M1L	138	198.5	530	216.5	108	41	591	44	103	132	124	108
A 41 2	S2	M2S	156	207.5	559	232	119	45	629	49	129	143	134	119
A 41 2	S3	M3S	195	227	602	248	142	50	698	58	160	155	160	142
A 41 2	S3	M3L	195	227	634	248	142	58	725	65	160	155	160	142
A 41 2	S4	M4	258	258.5	742	—	193	92	851	110	226	193	217	193
A 41 3	S05	M05	121	245	562.5	—	95	44	628.5	46	96	119	116	95
A 41 3	S1	M1S	138	198.5	567.5	—	108	45	630.5	48	103	132	124	108
A 41 3	S1	M1L	138	198.5	591.5	—	108	46	652.5	49	103	132	124	108
A 41 3	S2	M2S	156	207.5	620.5	—	119	50	690.5	58	129	143	134	119
A 41 3	S3	M3S	195	227	663.5	—	142	55	759.5	62	160	155	160	142
A 41 3	S3	M3L	195	227	695.5	—	142	61	786.5	68	160	155	160	142

A 41…P(IEC)

ТИП		LD	M	M1	M2	N	N1	N2	N3	N4	X	P	Вес
A 41 2	P63	232	11	12.8	4	140	115	95	—	M8x19	4	375	37
A 41 2	P71	232	14	16.3	5	160	130	110	—	M8x16	4.5	375	38
A 41 2	P80	248	19	21.8	6	200	165	130	—	M10x12	4	394.5	39
A 41 2	P90	248	24	27.3	8	200	165	130	—	M10x12	4	394.5	39
A 41 2	P100	—	28	31.3	8	250	215	180	—	M12x16	4.5	404.5	43
A 41 2	P112	—	28	31.3	8	250	215	180	—	M12x16	4.5	404.5	43
A 41 2	P132	—	38	41.3	10	300	265	230	16	14	5	441	46
A 41 3	P63	—	11	12.8	4	140	115	95	—	M8x19	4	436.5	39
A 41 3	P71	—	14	16.3	5	160	130	110	—	M8x16	4.5	436.5	39
A 41 3	P80	—	19	21.8	6	200	165	130	—	M10x12	4	456	40
A 41 3	P90	—	24	27.3	8	200	165	130	—	M10x12	4	456	40
A 41 3	P100	—	28	31.3	8	250	215	180	—	M12x16	4.5	466	44
A 41 3	P112	—	28	31.3	8	250	215	180	—	M12x16	4.5	466	44
