мотор-редуктор Bonfiglioli серии A 30

Предлагаем Вашему вниманию

мотор-редуктор Bonfiglioli серии A 30

Наша компания может предложить Вам купить Мотор редуктор. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все Мотор редуктор распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Итальянские цилиндро-конические мотор-редукторы от компании Bonfiglioli выпускаются в девяти типоразмерах. Модели типоразмеров A 10 2, A 20 2, A 20 3, A 30 2, A 30 3, A 41 2, A 41 3 имеют неокрашенные алюминиевые корпуса, а сами редукторы заправлены синтетической смазкой на весь срок службы. Все остальные модели имеют чугунный корпус окрашенный специальным лакокрасочным покрытием. Перед началом эксплуатации эти редукторы требуется заправить маслом. Для установки электродвигателя на редукторе имеется крепежный фланец стандарта IEC. В зависимости от от типоразмера и передаточного отношения на редуктор можно установить электродвигатели мощностью от 0,18 до 160 кВт. Система смазки в редукторах комбинированная. Зубчатые пары частично погружаются в масляную ванну и разбрызгивают смазку в процессе эксплуатации. Монтаж агрегата осуществляется при помощи лапок, опорного фланца или реактивной тяги.

Передаточные отношения: 5,4 – 1715

Обороты тихоходного вала: 0,4 – 518 об/мин

Крутящий момент: 50 – 15000 Нм

Мощность электродвигателя: 0,18 – 160 кВт

Вы можете подобрать оптимальный привод для собственных нужд опираясь на справочные материалы представленные в таблицах ниже:

Конструктивные особенности

конструкция редуктора модульная:
агрегат имеет небольшую массу и компактные размеры;
для удобства монтажа имеются лапы фланец и реактивная тяга;
высокие показатели КПД;
отсутствие шума в процессе эксплуатации;
все элементы зубчатых пар изготовлены из закаленной стали с последующим цементированием;
быстроходные тихоходный валы изготовлены из прочной стали.

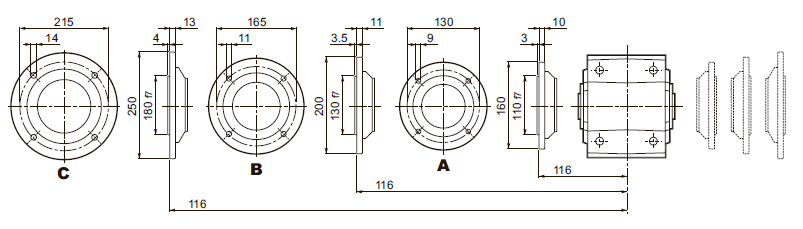

Габаритные и присоединительные размеры мотор-редуктор Bonfiglioli серии A 30

A 30…M

ТИП									M_FD M_FA		M_FD		M_FA
ТИП			AC	H	L	LD	AD	Вес	LF	Вес	R	AD	R	AD
A 30 2	S1	M1S	138	177.5	464	201	108	20	527	23	103	132	124	108
A 30 2	S1	M1L	138	177.5	488	201	108	22	549	24	103	132	124	108
A 30 2	S2	M2S	156	186.5	517	213	119	25	587	29	129	143	134	119
A 30 2	S3	M3S	195	206	560	223	142	30	656	38	160	155	160	142
A 30 2	S3	M3L	195	206	592	223	142	38	683	45	160	155	160	142
A 30 3	S05	M05	121	169	516.5	—	95	21	582.5	22	96	119	116	95
A 30 3	S1	M1S	138	177.5	521.5	—	108	21	584.5	24	103	132	124	108
A 30 3	S1	M1L	138	177.5	545.5	—	108	23	606.5	26	103	132	124	108
A 30 3	S2	M2S	156	186.5	574.5	—	119	25	644.5	29	129	143	134	119
A 30 3	S3	M3S	195	206	617.5	—	142	30	713.5	38	160	155	160	142
A 30 3	S3	M3L	195	206	649.5	—	142	38	740.5	45	160	155	160	142

A 30…P(IEC)

ТИП		LD	M	M1	M2	N	N1	N2	N3	N4	X	P	Вес
A 30 2	P63	213	11	12.8	4	140	115	95	—	M8x19	4	333	16
A 30 2	P71	213	14	16.3	5	160	130	110	—	M8x16	4.5	333	16
A 30 2	P80	223	19	21.8	6	200	165	130	—	M10x12	4	352.5	17
A 30 2	P90	223	24	27.3	8	200	165	130	—	M10x12	4	352.5	17
A 30 2	P100	223	28	31.3	8	250	215	180	—	M12x16	4.5	362.5	20
A 30 2	P112	223	28	31.3	8	250	215	180	—	M12x16	4.5	362.5	20
A 30 3	P63	—	11	12.8	4	140	115	95	—	M8x19	4	390.5	17
A 30 3	P71	—	14	16.3	5	160	130	110	—	M8x16	4.5	390.5	17
A 30 3	P80	—	19	21.8	6	200	165	130	—	M10x12	4	410	18
A 30 3	P90	—	24	27.3	8	200	165	130	—	M10x12	4	410	18
A 30 3	P100	—	28	31.3	8	250	215	180	—	M12x16	4.5	420	22
A 30 3	P112	—	28	31.3	8	250	215	180	—	M12x16	4.5	420	22
