Описание

мотор-редуктор Bonfiglioli серии A 20

Предлагаем Вашему вниманию

мотор-редуктор Bonfiglioli серии A 20

Наша компания может предложить Вам купить Мотор редуктор. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все Мотор редуктор распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Итальянские цилиндро-конические мотор-редукторы от компании Bonfiglioli выпускаются в девяти типоразмерах. Модели типоразмеров A 10 2, A 20 2, A 20 3, A 30 2, A 30 3, A 41 2, A 41 3 имеют неокрашенные алюминиевые корпуса, а сами редукторы заправлены синтетической смазкой на весь срок службы. Все остальные модели имеют чугунный корпус окрашенный специальным лакокрасочным покрытием. Перед началом эксплуатации эти редукторы требуется заправить маслом. Для установки электродвигателя на редукторе имеется крепежный фланец стандарта IEC. В зависимости от от типоразмера и передаточного отношения на редуктор можно установить электродвигатели мощностью от 0,18 до 160 кВт. Система смазки в редукторах комбинированная. Зубчатые пары частично погружаются в масляную ванну и разбрызгивают смазку в процессе эксплуатации. Монтаж агрегата осуществляется при помощи лапок, опорного фланца или реактивной тяги.

Передаточные отношения: 5,4 – 1715

Обороты тихоходного вала: 0,4 – 518 об/мин

Крутящий момент: 50 – 15000 Нм

Мощность электродвигателя: 0,18 – 160 кВт

Вы можете подобрать оптимальный привод для собственных нужд опираясь на справочные материалы представленные в таблицах ниже:

Конструктивные особенности

конструкция редуктора модульная:
агрегат имеет небольшую массу и компактные размеры;
для удобства монтажа имеются лапы фланец и реактивная тяга;
высокие показатели КПД;
отсутствие шума в процессе эксплуатации;
все элементы зубчатых пар изготовлены из закаленной стали с последующим цементированием;
быстроходные тихоходный валы изготовлены из прочной стали.

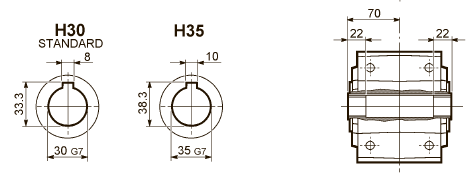

Габаритные и присоединительные размеры мотор-редуктор Bonfiglioli серии A 20

A 20…M

ТИП								M_FD M_FA		M_FD		M_FA
ТИП			AC	H	L	AD	Вес	LF	Вес	R	AD	R	AD
A 20 2	S05	M05	121	143.5	432	95	16	498	18	96	119	116	95
A 20 2	S1	M1S	138	152	437	108	17	500	19	103	132	124	108
A 20 2	S1	M1L	138	152	461	108	18	522	21	103	132	124	108
A 20 2	S2	M2S	156	161	490	119	22	560	26	129	143	134	119
A 20 2	S3	M3S	195	180.5	533	142	27	629	34	160	155	160	142
A 20 2	S3	M3L	195	180.5	565	142	34	656	41	160	155	160	142
A 20 3	S05	M05	121	143.5	457.5	95	16	553.5	18	96	119	116	95
A 20 3	S1	M1S	138	152	462.5	108	17	555.5	20	103	132	124	108
A 20 3	S1	M1L	138	152	486.5	108	19	577.5	21	103	132	124	108
A 20 3	S2	M2S	156	161	545.5	119	23	615.5	27	129	143	134	119
A 20 3	S3	M3S	195	180.5	588.5	142	28	684.5	35	160	155	160	142
A 20 3	S3	M3L	195	180.5	620.5	142	35	711.5	42	160	155	160	1

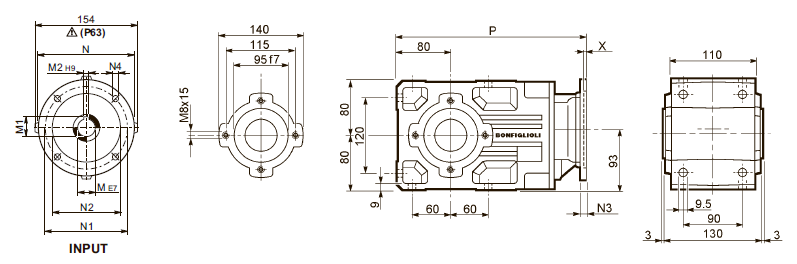

A 20…P(IEC)

ТИП		M	M1	M2	N	N1	N2	N3	N4	X	P	Вес
A 20 2	P63	11	12.8	4	140	115	95	—	M8x19	4	306	12
A 20 2	P71	14	16.3	5	160	130	110	—	M8x16	4.5	306	12
A 20 2	P80	19	21.8	6	200	165	130	—	M10x12	4	325.5	13
A 20 2	P90	24	27.3	8	200	165	130	—	M10x12	4	325.5	13
A 20 2	P100	28	31.3	8	250	215	180	—	M12x16	4.5	335.5	17
A 20 2	P112	28	31.3	8	250	215	180	—	M12x16	4.5	335.5	17
A 20 3	P63	11	12.8	4	140	115	95	—	M8x19	4	361.5	13
A 20 3	P71	14	16.3	5	160	130	110	—	M8x16	4.5	361.5	13
A 20 3	P80	19	21.8	6	200	165	130	—	M10x12	4	381	14
A 20 3	P90	24	27.3	8	200	165	130	—	M10x12	4	381	14
A 20 3	P100	28	31.3	8	250	215	180	—	M12x16	4.5	391	18
A 20 3	P112	28	31.3	8	250	215	180	—	M12x16	4.5	391	18
