Цилиндрический соосный мотор-редуктор серии HR47

Описание

мотор-редуктор серии HR47

Предлагаем Вашему вниманию

мотор-редуктор серии HR47

Наша компания может предложить Вам купить Мотор редуктор. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все Мотор редуктор распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Соосные мотор-редукторы – это агрегаты, совмещающие в одном корпусе (блоке) два узла – электродвигатель и редуктор, преобразовывающий крутящий момент. Собственно по компоновкам мотор-редукторы бывают соосные (выходной вал находится на той же оси, что и вал электродвигателя) и с параллельными валами (он же плоский или навесной) – валы размещены параллельно, причем выходной вал обычно полый и может быть смонтирован непосредственно на вал подключаемого оборудования.

В мотор-редукторах используются различные виды передач, такие как планетарные, цилиндрические, червячные, волновые, циклоидные и др. Для получения высокого передаточного числа в мотор-редукторах используется несколько ступеней – от двух до пяти, и даже более. Так, цилиндрические мотор-редукторы с двумя-тремя ступенями имеют передаточное число до 200 – это число зависит от подаваемой мощности. Например, мотор редуктор HR разных серий имеет передаточное число от 5 до 192,61. Передача движения в них происходит с помощью цилиндрических косозубых колес, смонтированных на лапах или на фланце.

Весьма популярны в самых разных областях промышленности цилиндрические соосные мотор-редукторы серий HR и WR. У них имеется большое количество достоинств – высокий КПД, простота в обслуживания, небольшие размеры, большое количество различных монтажных позиций. Любой цилиндрический соосный мотор редуктор HR серий делается по европейским стандартам. Изготавливают их известные мировые производители – компании Motovario, Nord, Sew-Eurodrive, Varvel, Tos-Znojmo и др.

Так как каждый мотор редуктор HR выпускается по унифицированным присоединительным размерам (A1, B1, E1, M и др.), то он может заменить любой другой мотор-редуктор производства тех же компаний, которые придерживаются подобной унификации.

Технические характеристики мотор-редуктор серии HR47

Условное обозначение мотор-редуктор серии HR47

HR-47-51,06-27,42-0,55-G110, где

HR – серия;
47 – типоразмер;
51,06 – передаточное число;
27,42 – частота вращения выходного вала (об/мин);
0,55 – мощность электродвигателя;

G110- монтажная позиция.

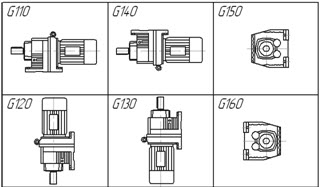

Монтажные позиции мотор-редуктор серии HR47

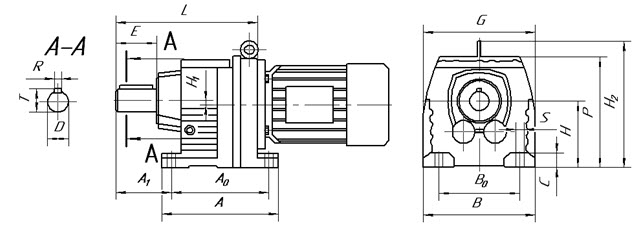

Габаритные и присоединительные размеры мотор-редуктор серии HR47

Исполнение на лапах мотор-редуктор серии HR47

типоразмер	присоединительные размеры					выходной вал				габаритные размеры
	H	A0	В0	A1	S	D	R	T	E	L	A	В	G	С	P	H1	H2
R17	75-0.5	110	110	58	9	20m6	6	22.5	40	174	131	140	140	12	134	0	–
R27	90-0.5	130	110	75	9	25m6	8	28	50	193	152	145	151	18	147	3.4	–
R37	90-0.5	130	110	75	9	25m6	8	28	50	201	160	145	161	18	151	4.9	–
R47	115-0.5	165	135	90	13.5	30m6	8	33	60	235	195	170	184	24	190	15.4	–
R57	115-0.5	165	135	100	135	35m6	10	38	70	257	200	190	202	24	187	11.2	–
R67	130-0.5	195	150	100	14	35m6	10	38	70	280	235	210	221	30	215	19.4	243
R77	140-0.5	205	170	115	17.5	40m6	12	43	80	300	245	230	241	30	234	9.9	269
R87	180-0.5	260	215	140	17.5	50m6	14	53.5	100	372	310	290	303	45	298	16.8	345

Технические характеристики мотор-редуктор серии HR47

Мощность,  кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Вес
0.18	8.0	173.06	201	20
	8.7	160.29	186
	11.2	123.9	144
	12.1	114.7	133
0.25	8.0	173.06	279	20
	8.7	160.29	259
	11.2	123.9	200
	12.1	114.7	185
	12.9	108.04	174
	14.4	96.43	156
	16.0	86.61	140
	11.2	123.9	296	20
	12.1	114.7	274
	12.9	108.04	258
	14.4	96.43	230
	16.0	86.61	207
	20.6	67.6	162
	22.9	60.68	145
	25.7	54.02	129
0.37	11.2	123.9	296	20
	12.1	114.7	274
	12.9	108.04	258
	14.4	96.43	230
	16.0	86.61	207
	20.6	67.6	162
	22.9	60.68	145
	25.7	54.02	129
0.55	16.1	86.61	308	23
	20.7	67.6	240
	23.0	60.68	216
	26.0	54.02	192
	29.0	48.57	173
	34.0	41.73	148
	37.0	37.91	135
0.75	20.6	67.6	327	24
	22.9	60.68	294
	25.7	54.02	262
	28.6	48.57	235
	33.3	41.73	202
	36.7	37.91	184
	42.1	33.01	160
	50.2	27.69	134
1.1	28.8	48.57	350	30
	33.5	41.73	301
	36.9	37.91	273
	42.4	33.01	238
	50.6	27.69	199
	56.9	24.62	177
	68.9	20.31	146
	73.2	19.13	138
	82.0	17.08	123
	91.3	15.34	110
1.5	50.6	27.69	266	33
	56.9	24.62	242
	68.9	20.31	199
	73.2	19.13	188
	82.0	17.08	168
	91.3	15.34	151
	106.2	13.18	129
	117.0	11.97	118
	134.2	10.43	102
	160.0	8.75	86
	185.2	7.56	74
	203.8	6.87	67
2.2	74.2	19.13	272	36
	83.1	17.08	243
	92.6	15.34	218
	107.7	13.18	187
	118.6	11.97	170
	136.1	10.43	148
	162.3	8.75	124
	187.8	7.56	107
	206.7	6.87	98
	237.5	5.98	85
	282.9	5.02	71
3.0	107.7	13.18	255	40
	118.6	11.97	232
	136.1	10.43	202
	162.3	8.75	169
	187.8	7.56	146
	206.7	6.87	133
	237.5	5.98	116
	282.9	5.02	97
4.0	240.8	5.98	152	51
	286.9	5.02	128
