Цилиндрический редуктор UD-TRC-01

Описание

редуктор UD-TRC-01

Предлагаем Вашему вниманию

редуктор UD-TRC-01

Наша компания может предложить Вам купить редуктор. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все редуктора распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Технические характеристики редуктор UD-TRC-01

Условное обозначение редуктор UD-TRC-01







1. Модель редуктора: (TRC-исполнение на лапах, TRC-F-исполнение на фланце).
2. Габарит мотор-редуктора (01, 02, 03, 04).
3. Передаточное число.
4. (PAM 28/250)
28- диаметр полого входного вала редуктора (мм),
250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3,
M4, M5, M6).

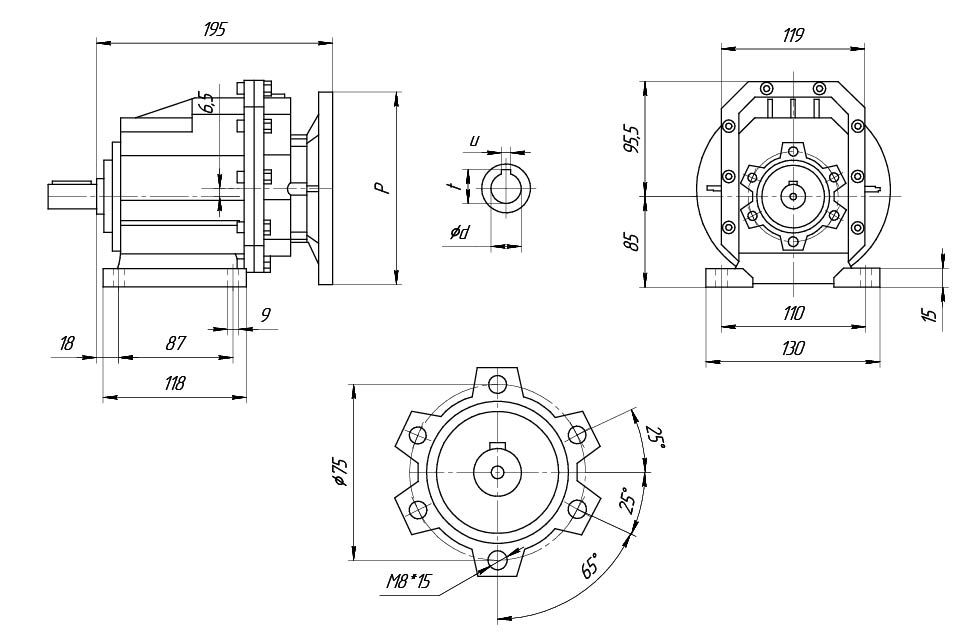

Габаритные и присоединительные размеры редуктор UD-TRC-01

Цельный выходной вал редуктор UD-TRC-01





Таблица подбора редуктор UD-TRC-01

Мощность, кВт	Частотавращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
0,12	26	53,33	42	2600	2,9	1400
	31	45,89	36	2600	3,3
	35	40,1	32	2600	3,8
	39	35,47	28	2560	4,3
	49	28,5	22	2380	5,4
	59	23,56	18,5	2230	6,5
	71	19,83	15,6	2100	7,7
	78	17,86	14	2030	6,4
	96	14,62	11,5	1900	10,4
	101	13.80	10,8	1860	8,3
	118	11,9	9,4	1770	12,8
	143	9,81	7,7	1660	15,6
	153	9,17	7,2	1630	11,1
	181	7,72	6,1	1540	13,2
	246	5,69	4,5	1390	15,7
	302	4,63	3,6	1290	19,2
	366	3,82	3	1210	23,3
	16,9	53,33	65	2600	1,8	1400
	19,6	45,89	56	2600	2,1
	22	40,1	49	2600	2,4
	25	35,47	43	2560	2,8
	32	28,5	35	2380	3,4
	38	23,56	29	2230	4,2
	45	19,83	24	2100	5
	50	17,86	22	2030	4,1
	62	14,62	17,9	1900	6,7
	65	13.80*	16,9	1860	5,3
	76	11,9	14,5	1770	8,2
	92	9,81	12	1660	10
	98	9,17	11,2	1630	7,1
	117	7,72	9,4	1540	8,5
	158	5,69	7	1390	10,1
	194	4,63	5,7	1290	12,4
	236	3,82	4,7	1210	15
0,18	26	53,33	63	2600	1,9	1400
	31	45,89	54	2600	2,2
	35	40,1	47	2600	2,5
	39	35,47	42	2560	2,9
	49	28,5	34	2380	3,6
	59	23,56	28	2230	4,3
	71	19,83	23	2100	5,1
	78	17,86	21	2030	4,3
	96	14,62	17,2	1900	7
0,18	101	13.80*	16,3	1860	5,5	1400
	118	11,9	14	1770	8,6
	143	9,81	11,6	1660	10,4
	153	9,17	10,8	1630	7,4
	181	7,72	9,1	1540	00 CO
	246	5,69	6,7	1390	10,4
	302	4,63	5,5	1290	12,8
	366	3,82	4,5	1210	15,5
	16,9	53,33	98	2600	1,2	900
	19,6	45,89	84	2600	1,4
	22	40,1	74	2600	1,6
	25	35,47	65	2600	1,8
	32	28,5	52	2600	2,3
	38	23,56	43	2580	2,8
	45	19,83	36	2440	3,3
	50	17,86	33	2360	2,7
0,25	26	53,33	87	2600	1,4	1400
	31	45,89	75	2600	1,6
	35	40,1	66	2600	1,8
	39	35,47	58	2560	2,1
	49	28,5	47	2380	2,6
	59	23,56	39	2230	3,1
	71	19,83	32	2100	3,7
	78	17,86	29	2030	3,1
	96	14,62	24	1900	5
	101	13.80*	23	1860	4
	118	11,9	19,5	1770	6,2
	143	9,81	16,1	1660	7,5
	153	9,17	15	1630	5,3
	181	7,72	12,6	1540	6,3
	246	5,69	9,3	1390	7,5
	302	4,63	7,6	1290	9,2
	366	3,82	6,3	1210	11,2
	16,9	53,33	136	2600	0,88	900
	19,6	45,89	117	2600	1
	22	40,1	102	2600	1,2
	25	35,47	90	2600	1,3
	32	28,5	73	2600	1,7
	38	23,56	60	2580	2
	45	19,83	51	2440	2,4
	50	17,86	45	2360	2
	62	14,62	37	2200	3,2
	65	13.80*	35	2160	2,6
	76	11,9	30	2060	4
	92	9,81	25	1930	4,8
	98	9,17	23	1890	3,4
	117	7,72	19,7	1780	4,1
	158	5,69	14,5	1610	4,8
	194	4,63	11,8	1500	5,9
	236	3,82	9,7	1410	7,2
0,37	26	53,33	129	2600	0,93	1400
	31	45,89	111	2600	1,1
	35	40,1	97	2600	1,2
	39	35,47	86	2560	1,4
	49	28,5	69	2380	1,7
	59	23,56	57	2230	2,1
	71	19,83	48	2100	2,5
	78	17,86	43	2030	2,1
	96	14,62	35	1900	3,4
	101	13.80*	33	1860	2,7
	118	11,9	29	1770	4,2
	143	9,81	24	1660	5
	153	9,17	22	1630	3,6
	181	7,72	18,7	1540	4,3
	246	5,69	13,8	1390	5,1
	302	4,63	11,2	1290	6,2
	366	3,82	9,3	1210	7,6
0,37	25	35,47	134	2600	0,9	900
	32	28,5	107	2600	1,1
	38	23,56	89	2580	1,4
	45	19,83	75	2440	1,6
	50	17,86	67	2360	1,3
	62	14,62	55	2200	2,2
	65	13.80*	52	2160	1,7
	76	11,9	45	2060	2,7
	92	9,81	37	1930	3,2
	98	9,17	35	1890	2,3
	117	7,72	29	1780	2,7
0,55	53	53,33	96	2320	1,2	2950
	61	45,89	83	2210	1,5
	70	40,1	72	2110	1,7
	79	35,47	64	2030	1,9
	98	28,5	51	1880	2,3
	119	23,56	42	1770	2,8
	141	19,83	36	1670	3,4
	157	17,86	32	1610	2,8
	203	13.80*	25	1480	3,6
	39	35,47	128	2560	0,94	1400
	49	28,5	103	2380	1,2
	59	23,56	85	2230	1,4
	71	19,83	71	2100	1,7
	78	17,86	64	2030	1,4
	96	14,62	53	1900	2,3
	101	13.80*	50	1860	1,8
	118	11,9	43	1770	2,8
	143	9,81	35	1660	3,4
	153	9,17	33	1630	2,4
	181	7,72	28	1540	2,9
	246	5,69	20	1390	3,4
	302	4,63	16,7	1290	4,2
	366	3,82	13,8	1210	5,1
	38	23,56	132	2580	0,91	900
	45	19,83	111	2440	1,1
	62	14,62	82	2200	1,5
	65	13.80*	77	2160	1,2
	76	11,9	67	2060	1,8
	92	9,81	55	1930	2,2
	98	9,17	51	1890	1,6
	117	7,72	43	1780	1,8
	158	5,69	32	1610	2,2
	194	4,63	26	1500	2,7
	236	3,82	21	1410	3,3
0,75	61	45,89	113	2210	1,1	2950
	70	40,1	98	2110	1,2
	79	35,47	87	2030	1,4
	98	28,5	70	1880	1,7
	119	23,56	58	1770	2,1
	141	19,83	49	1670	2,5
	157	17,86	44	1610	2,1
	192	14,62	36	1510	3,3
	203	13.80*	34	1480	2,7
	59	23,56	116	2230	1	1400
	71	19,83	97	2100	1,2
	78	17,86	88	2030	1
	96	14,62	72	1900	1,7
	101	13.80*	68	1860	1,3
	118	11,9	58	1770	2,1
	143	9,81	48	1660	2,5
	153	9,17	45	1630	1,8
	181	7,72	38	1540	2,1
	246	5,69	28	1390	2,5
	302	4,63	23	1290	3,1
	366	3,82	18,8	1210	3,7
	62	14,62	112	2200	1,1	900
	76	11,9	91	2060	1,3
	92	9,81	75	1930	1,6
	98	9,17	70	1890	1,1
	117	7,72	59	1780	1,4
	158	5,69	43	1610	1,6
	194	4,63	35	1500	2
	236	3,82	29	1410	2,4
1,1	98	28,5	103	1880	1,2	2950
	119	23,56	85	1770	1,4
	141	19,83	71	1670	1,7
	157	17,86	64	1610	1,4
	192	14,62	53	1510	2,3
	203	13.80*	50	1480	1,8
	235	11,9	43	1410	2,8
	285	9,81	35	1320	3,4
	305	9,17	33	1290	2,4
	363	7,72	28	1220	2,9
	492	5,69	20	1100	3,4
	605	4,63	16,7	1030	4,2
	733	3,82	13,8	960	5,1
	96	14,62	105	1900	1,1	1400
	118	11,9	86	1770	1,4
	143	9,81	71	1660	1,7
	153	9,17	66	1630	1,2
	181	7,72	56	1540	1,4
	246	5,69	41	1390	1,7
	302	4,63	33	1290	2,1
	366	3,82	28	1210	2,5
	92	9,81	110	1930	1,1	900
	117	7,72	87	1780	0,92
	158	5,69	64	1610	1,1
	194	4,63	52	1500	1,3
	236	3,82	43	1410	1,6
1,5	119	23,56	116	1770	1	2950
	141	19,83	97	1670	1,2
	192	14,62	72	1510	1,7
	203	13.80*	68	1480	1,3
	235	11,9	58	1410	2,1
	285	9,81	48	1320	2,5	2950
	305	9,17	45	1290	1,8
	363	7,72	38	1220	2,1
	492	5,69	28	1100	2,5
	605	4,63	23	1030	3,1
	733	3,82	18,8	960	3,7
	118	11,9	117	1770	to	1400
	143	9,81	96	1660	1,2
	153	9,17	90	1630	0,89
	181	7,72	76	1540	1,1
	246	5,69	56	1390	1,3
	302	4,63	45	1290	1,5
	366	3,82	38	1210	1,9

Монтажное положение редуктор UD-TRC-01
