Редуктор 1Ц2У 125
Редуктор 1Ц2У 125 Ц2У-125 цилиндрический двухступенчатый купить в Минске РБ
Предлагаем Вашему вниманию
Редуктор 1Ц2У 125 (цилиндрический двухступенчатый горизонтальный)
Наша компания может предложить Вам купить Редуктор 1Ц2У 125 производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Редуктор 1Ц2У 125 в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,МОТОР-РЕДУКТОРЫ,КРАНОВЫЕ РЕДУКТОРА,КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ,ПЛАНЕТАРНЫЕ И ДР. НА САЙТЕ
На все Редуктор 1Ц2У 125 распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Редуктор 1Ц2У 125
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Пример обозначения Редуктор 1Ц2У 125 при заказе:
1Ц2У – 125– 20 – 12 ЦЦ У1
У1 – климатическое исполнение и категория размещения
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно (по умолчанию конические)
12 – вариант сборки
20 – номинальное передаточное число
125 – межосевое расстояние
1Ц2У – тип редуктора
Отечественные редукторы, которые имеют 2 передачи на основе эвольвентного зубчатого зацепления; детали создаются из стали 25ХГМ с показателями прочности 56HRC. Монтаж горизонтальный.
Входной и выходной валы обычно устанавливаются конические. Последний может иметь вид зубчатой полумуфты. Приводные устройства поставляются с полым шлицевым выходным валом в случаях монтажа с приводным валом спецназначения (в экструдерах).
Технические характеристики Редуктор 1Ц2У 125
- КПД: 97%.
- Передаточные значения: 8 – 40.
- Входной и выходной валы вращаются в разные стороны.
- Допустимы избыточные перегрузки при запуске – торможении двигателя.
- Циклы объемов нагрузок на выходной вал за все время его полезной работы не должны быть более 3·106
- Для 1Ц2У-250 должна быть продумана система охлаждения: они не обладают большими термическими ресурсами.
- Крутящий момент выходного вала: 315 – 5000 Нм.
- Диаметр выходного вала: 35 мм – 90 мм.
- Вес: 20 – 320 кг.
- Радиальная консольная нагрузка на быстроходный вал: 500 – 3150 Н.
- Радиальная консольная нагрузка на тихоходный вал: 4500 – 18000Н.
- Нагрузка переменная и постоянная.
- Валы вращаются в разные стороны.
- Режим работы как без остановок, так и реверсивный.
Необходимо помнить Редуктор 1Ц2У 125
– при реверсивной нагрузке на 30% уменьшают крутящий момент на выходном валу;
— для 1Ц2У-200 с передаточными значениями 8, 10, 12, 5 или с цилиндрическим концом выходного вала на 20% снижают радиальную нагрузку и крутящий момент.
Особенности серий Редуктор 1Ц2У 125
Редукторы серии 1Ц2У-Н Отличаются удобным горизонтальным прямоугольным корпусом. Их применяют при умеренных климатических показателях, а также в тропическом климате. Отлично работают на открытом воздухе, но для защиты от осадков используют навес.
Варианты сборки Редуктор 1Ц2У 125
I — с концами валов под муфты или в виде части зубчатой муфты;
II — с концами под муфты;
III — с полым выходным валом редуктора 1Ц2У-200
1Ц2У-200-10-12 У1 ТУ2-056-243-86
- 1Ц2У — тип редуктора;
- 200 — межосевое расстояние второй ступени;
- 10 — номинальное передаточечисло;
- 12 — вариант сборки;
- У1 – климатическое исполнение и категория размещения;
- 12МУ1 — то же с концом выходного вала в виде части зубчатой муфты;
- 12ЦУ1 — то же с цилиндрическим концом выходного вала;
- 16У1 — то же с полым валом и вариантом сборки 16;
- 12ПУ1 — в обозначении 1Ц2У-250 с несимметричным полым валом.
Технические характеристики Редуктор 1Ц2У 125
| Показатель редуктора | Типоразмер редуктора | ||||||
| 1Ц2У-100 | 1Ц2У-125 | 1Ц2У-160 | 1Ц2У-200 | 1Ц2У-250 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||||||
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м | непрерывный (Н) ПВ=100% | 315 | 630 | 1250 | 2500 | 5000 | |
| Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м | тяжелый (Т) ПВ=40% | 315 | 630 | 1600 | 3150 | 6300 | |
| средний (С) ПВ=25% | 2000 | 4000 | 8000 | ||||
| легкий (Л) ПВ=15% | 2500 | 5000 | 10000 | ||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | входного вала Fвх | непрерывный (Н) ПВ=100% | 500 | 750 | 1000 | 2240 | 3150 |
| тяжелый (Т) ПВ=40% | 1150 | 2500 | 3550 | ||||
| средний (С) ПВ=25% | ;1280 | 2800 | 4000 | ||||
| легкий (Л) ПВ=15% | 1450 | 3150 | 4500 | ||||
| выходного вала Fвых | непрерывный (Н) ПВ=100% | 4500 | 6300 | 9000 | 12500 | 18000 | |
| тяжелый (Т) ПВ=40% | 10000 | 14000 | 20000 | ||||
| средний (С) ПВ=25% | 11200 | 16000 | 22400 | ||||
| легкий (Л) ПВ=15% | 12500 | 18000 | 25000 | ||||
| КПД, не менее | 0,97 | ||||||
| Масса редуктора, кг, не более | с чугунным корпусом | 37 | 55 | 95 | 170 | 310 | |
| с алюминиевым корпусом | 21 | 31,5 | 57 | – | – | ||

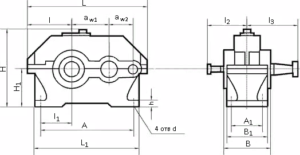

Габаритные и присоединительные размеры Редуктор 1Ц2У 125
| Тип редуктора | аw2 | aw1 | L | L1 | 1 | 11 | l2 | l3 | Н | H1 | A | A1 | d | B | B1 | h | |
| не более | Чугун. корпус | Алюмин. корпус | |||||||||||||||
| Ц2У-125 (1Ц2У-125) | 125 | 80 | 446 | 375 | 160 | 106 | 145 | 206 | 272 | 132 | 335 | 125 | 19 | 175 | 165 | – | 22±3 |
Размеры конических валов редуктора Ц2У-125 (1Ц2У-125)
| Тип редуктора | вал | d | d1 | I | I1 | b | t |
| Ц2У-125 (1Ц2У-125) | вх | 20 | М12х1,25 | 50 | 36 | 4 | 10,6 |
| вых | 45 | М30х2,0 | 110 | 82 | 12 | 23,45 |
Размеры цилиндрических валов редуктора Ц2У-125 (1Ц2У-125)
| Тип редуктора | вал | d | I | b | t |
| Ц2У-125 (1Ц2У-125 | вх | 18 | 36 | 6 | 20,5 |
| вых | 40 | 82 | 12 | 43 |
Варианты сборки
