Редуктор цилиндрический трехступенчатый горизонтальный 2Ц3-125Н

Цену уточняйте

Категория:

Описание

Редуктор цилиндрический 2Ц3-125Н

 редуктор 2Ц3-125Н цилиндрический трехступенчатый горизонтальный купить в Минске РБ

На все  редукторы цилиндрические 2Ц3-125Н распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Наша компания может предложить Вам купить редукторы производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

2Ц3



Редукторы цилиндрические горизонтальные с зацеплением Новикова, тип 2Ц3-125, 2Ц3-160, 2Ц3-200, 2Ц3-250 являются приводами общего назначения и предназначены для уменьшения частоты вращения и увеличения крутящего момента в различных машинах и механизмах.

Условия применения:

  • нагрузка постоянная и переменная в пределах номинального крутящего момента;
  • нагрузка одного направления и реверсивная;
  • работа длительная (до 24 ч. в сутки) или с периодическими остановками;
  • вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500об/мин;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения – У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 – 69.

Технические характеристики редуктор цилиндрический 2Ц3-125Н

Тип 2 Ц3-125Н 2 Ц3-160Н 2 Ц3-200Н 2 Ц3-250Н
Передаточное число 25;31,5;40;50;63;80;100;125;160
Номинальный крутящий момент на выходном валу, Нм min 1250 2250 5200 8000
max 1400 2400 5500 8500
Номинальная передаваемая мощность, кВт min 1,5 2,5 5,5 8
max Х 8 14 33 53,5
Допускаемая радиальная
консольная нагрузка,
приложенная в середине
посадочной части вала, Н		 Выходного min 9000 11800 18000 22000
max 11000 12200 18500 23000
Входного min 150 200 475 600
max 300 770 1180 1000
Масса, кг, не более 102 156 273 600



В редукторе допускаются кратковременные перегрузки, в два раза превышающие номинальные, которые возникают во время пуска и остановки двигателя при условии, если число циклов выходного вала за время действия этих перегрузок не превысит 5 • 10 4 в течение всего срока службы редуктора.

Редуктор имеет картерную непроточная система смазки. В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75,ИРп-150ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 3810129-78, масла зарубежного производства; Моbilgеаг 627, Моbil D.Т.Е 27, Wiolan 1Т 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2/с при температуре 50 °С.

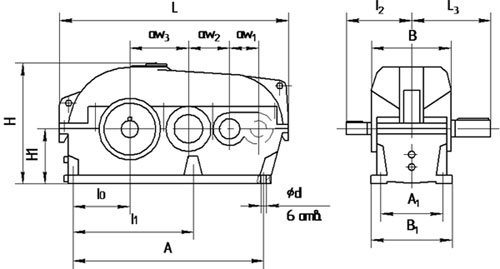

Габаритные размеры редуктор цилиндрический 2Ц3-125Н

редуктор цилиндрический 2Ц3

Тип аw1 аw2 аw3 L I0 I1 I2 I3 А А1 В В1 Н Н1 d
2Ц3 – 125 Н 80 100 125 585 100 230 160 235 455 205 235 255 310 132 14
2Ц3 – 160 Н 100 125 160 735 130 220 184 270 580 230 260 280 380 180 18
2Ц3 – 200 Н 125 160 200 826 155 328 230 335 656 270 320 320 430 212 22
2Ц3 – 250 Н 160 200 250 1075 210 370 295 375 905 330 400 400 565 280 26

Варианты сборки редуктор цилиндрический 2Ц3-125Н

Варианты сборки редуктор цилиндрический 2Ц3

1) Основные

2) Для подключения приборов и автоматики

3) С полым симметричным выходным валом

4) С полым несимметричным выходным валом редуктора 2Ц3-200Н

Условное обозначение редуктор цилиндрический 2Ц3-125Н

2 Ц3–125Н–125–12К Ц-У3, где
2 – этап модернизации
Ц 3– тип, число ступеней;
125 –  межосевое расстояние тихоходной ступени;
Н – передача Новикова;
125 – номинальное передаточное число;
12 – вариант сборки;
К – конец входного вала конический;
Ц – конец выходного вала цилиндрический;
УЗ – климатическое исполнение и категория размещения
