Описание

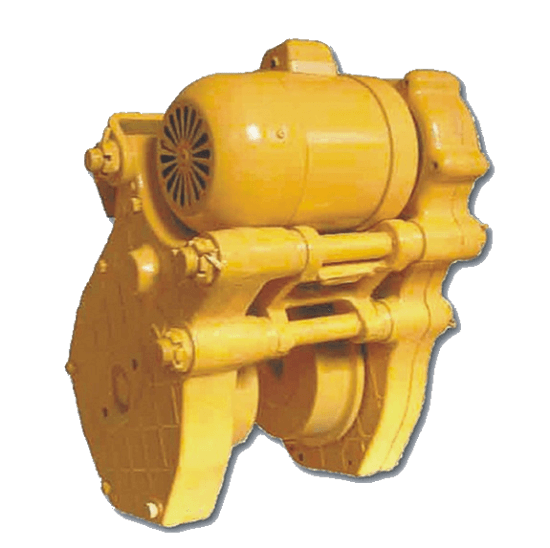

Редуктор РВЦ 320 крановый
Предлагаем Вашему вниманию
Редуктор РВЦ 320 (передвижения кран-балки)
Наша компания может предложить Вам купить Редуктор РВЦ 320 крановый производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Редуктор РВЦ 320 крановый в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все Редуктор РВЦ 320 крановый распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Редуктор РВЦ 320 (передвижения кран-балки)
Редуктор РВЦ 320 крановый применяется для передвижения талей грузоподъёмностью 3,2 т и для мостовых подвесных однобалочных кранов грузоподъёмностью 1; 2; 3,2; 5 т.
Техническое описание Редуктор РВЦ 320 крановый.
Механизм передвижения состоит из приводной и холостой тележек, предназначенных для передвижения по нижним полкам двутавровых балок 30М, 36М, 45М ГОСТ 19425-74 и траверсы.
Шарнирное соединение тележек с траверсой позволяет тали свободно проходить по криволинейным участкам пути.
Приводная тележка состоит из двух редукторов соединённых между собой при помощи проставки и трёх стяжек. На правом ведущем редукторе установлен электродвигатель. Левому редуктору движение передаётся специальным валиком. Тихоходные валы редукторов приводят в движение катки.
Холостая тележка состоит из траверсы и двух кронштейнов, на которых смонтированы катки.
На редукторах приводной тележки и на кронштейнах холостой тележки имеются ролики, которые совместно с ребордами катков служат для направления тележек по монорельсу. Регулировка расстояния между ребордами катков и направляющими роликами для балок с различной шириной полок, осуществляется путём переустановки регулировочных колец.
Габаритные и присоединительные размеры:
Принцип работы Редуктор РВЦ 320 крановый
По рельсам, идущим по главным балкам моста, тележка плавно скользит перпендикулярно движению крана… РВЦ 320 снабжен механизмами подъема главным и дополнительным, движется самостоятельно. Привод должен изначально правильно работать и тогда прослужит долго. Неприхотлив в сервисном обслуживании, но не стоит забывать о плановом техническом обслуживании.
Так, в конце путей тележек и крана фиксируют специальные упоры. На рамах и балансирах тележек должны быть буфера (эластичные, гидравлические, пружинные), которые смягчат удары об упоры. Перед колесами тележек стандартно устанавливают щитки: они обеспечивают чистоту пути и бесперебойность работы, счищая лишние вещества и предметы. Уровень устанавливают где-то 1 см. от поверхности рельсов или меньше; большим зазор лучше не делать.
Обратите внимание на отладку ограничителей для передвижения тележек или выключателей со специальными линейками, которые тормозят движение в конце пути.
Технические характеристики Редуктор РВЦ 320 крановый
| Редуктор РВЦ 320 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Грузоподъемность, т | 1 | 2 | 3,2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Скорость передвижения, м/мин | 24 | 32 | 34 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип двигателя | АИР56B4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мощность двигателя, кВт | 0,18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания, В | 380 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Крутящий момент, Нм | 22 | 31 | 46 | 52 | 77 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диаметр катка, мм | 120 | 152 | 152 | 175 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
