Мотор Редуктор RMI 40
Предлагаем Вашему вниманию
Мотор Редуктор RMI 40 (червячный одноступенчатый)
Наша компания может предложить Вам купить Мотор Редуктор RMI 40 производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все Мотор Редуктор RMI 40 распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Мотор Редуктор RMI 40 (червячный одноступенчатый)
Мотор Редуктор RMI 40 — гарантия безотказной работы 8 лет или 12 000 — 14 000 часов.
Основные технические характеристики Мотор Редуктор RMI 40:
1.Передаточные отношения ….. от 7 до 100
2.Обороты выходного вала ……. от 0 до 400 об/мин
3.Крутящий момент …………………. от 10 до 2 870 Нм
4.Макс мощность эл двигателя.. до 22 кВт
5.КПД ……………………………………….. до 89%
Мотор Редуктор RMI 40
RMI используются как приводы в машинах, конвейерах, летучих пилах или ножницах; усиливают показатели в химической промышленности, строительстве.
Особенностью стало то, что витки червячного винта здесь созданы с применением ZI-профиля, что дает отличное и точное зацепление и уменьшает шум. Конструкцией не предусмотрены дорогие муфты и открытые передачи, что позволяет экономить на комплектующих. Дополнительным преимуществом будет устойчивость к заеданию.
Каждая модель имеет 10 типоразмеров и может быть использована вкупе с дополнительными устройствами:
- вариаторами;
- ограничителями крутящего момента;
- тормозными системами.
Нагрузка на валы минимальна, за счет качественной сборки, что делает приводной механизм надежным. Срок эксплуатации редукторов RMI — около 8 лет (14 000 ч.), с учетом соблюдения требований разработчиков.
Технические характеристики Мотор Редуктор RMI 40
- Приемлемая температура воздуха окружающей среды: -40º — +40º.
- Корпус, лапы и фланцы созданы из алюминиевого сплава SGALSi91 UNI 7369/3.
- При центровом расстоянии более 70 корпус выливается из чугуна G20 UNI 5007.
- Корпус редуктора не должен прогреваться более 150 º.
- Червячный винт этого типа редукторов отлит из стали высокого класса. Затем он подвергается закалке: объемной или поверхностной.
- Венец на ступицу червячного колеса отлит из бронзы GCuSn12 UNI7013; сама ступица — из чугуна.
- Межцентровое расстояние варьируется от 28 до 180.
- Исполнение модели может быть разным: S, I, D, PP, P, FL.
- Электродвигатели подойдут как отечественные, так и импортные.
- Существует возможность монтажа на вал без опор и рамы.
- Модели FL (40, 50, 63, 70) созданы благодаря монтажу на редуктор PP модульного фланца (на выходной вал).
Условия эксплуатации Мотор Редуктор RMI 40
Для работы в условиях повышенных нагрузок, на редукторы устанавливают конические роликовые подшипники. Эта мера дает возможность не менять конфигурацию устройства и в 4 раза усилить допустимые радиальную и осевую нагрузки. В этом случае устанавливаются и ограничители крутящего момента.
Производитель рекомендует использовать для смазки синтетическое масло высокого качества. Это необходимо для обеспечения условий работы оборудования как при холодном пуске, так и при работе в повышенных температурах.
Комплектация Мотор Редуктор RMI 40
Агрегаты с межцентровым расстоянием 110 — 180 поставляются не заправленные маслом, его заказывают отдельно. Их создают и в высокоточном качестве, с регулируемым или низким люфтом — этот момент надо уточнять при заказе.
Редукторы могут поставляться с полым выходным валом — этот момент тоже лучше сразу обговорить с поставщиками (стандартно в комплект входят пружинные кольца, шпонки, шайбы, винты).
Мотор Редуктор RMI
| Типоразмер | Крутящий момент (Nm) | Мощность (Kw) | Передаточное отношение |
|---|---|---|---|
| 28 | 10 … 19 | 0,01 … 0,31 | 1/7 … 1/100 |
| 40 | 26 … 43 | 0,04 … 0,77 | 1/7 … 1/100 |
| 50 | 52 … 81 | 0,08 … 1,42 | 1/7 … 1/100 |
| 63 | 99 … 145 | 0,15 … 2,41 | 1/7 … 1/100 |
| 70 | 128 … 167 | 0,19 … 2,76 | 1/7 … 1/100 |
| 85 | 217 … 312 | 0,32 … 5,17 | 1/7 … 1/100 |
| 110 | 444 … 638 | 0,65 … 10,01 | 1/7 … 1/100 |
| 130 | 691 … 915 | 1,01 … 14,78 | 1/7 … 1/100 |
| 150 | 1029 … 1430 | 1,51 … 22,4 | 1/7 … 1/100 |
| 180 | 1510 … 2103 | 2,38 … 31,61 | 1/7 … 1/100 |
Варианты исполнения Мотор Редуктор RMI 40
Эксплуатационные характеристики Мотор Редуктор RMI :
Мотор Редуктор RMI 40
| ir | n1=2800, об/мин | n1=1400, об/мин | n1=900, об/мин | |||||||||
| n2,
об/мин |
T2M,
Н*м |
P,
кВт |
RD
% |
n2,
об/мин |
T2M,
Н*м |
P,
кВт |
RD
% |
n2,
об/мин |
T2M,
Н*м |
P,
кВт |
RD
% |
|
| 7 | 400 | 27 | 1.3 | 84 | 200 | 37 | 0.93 | 83 | 129 | 44 | 0.73 | 81 |
| 10 | 280 | 31 | 1.1 | 83 | 140 | 42 | 0.76 | 81 | 90 | 49 | 0.58 | 79 |
| 15 | 187 | 32 | 0.78 | 80 | 93 | 42 | 0.53 | 77 | 60 | 49 | 0.41 | 75 |
| 20 | 140 | 29 | 0.56 | 76 | 70 | 37 | 0.37 | 73 | 45 | 43 | 0.29 | 70 |
| 28 | 100 | 34 | 0.50 | 71 | 50 | 43 | 0.34 | 67 | 32 | 50 | 0.26 | 64 |
| 40 | 70 | 32 | 0.36 | 65 | 35 | 40 | 0.24 | 60 | 23 | 45 | 0.19 | 56 |
| 49 | 57 | 30 | 0.29 | 62 | 29 | 38 | 0.20 | 57 | 18 | 43 | 0.16 | 53 |
| 56 | 50 | 28 | 0.24 | 60 | 25 | 36 | 0.17 | 54 | 16 | 40 | 0.13 | 51 |
| 70 | 40 | 23 | 0.18 | 53 | 20 | 28 | 0.12 | 47 | 13 | 32 | 0.10 | 44 |
| 80 | 35 | 21 | 0.15 | 50 | 18 | 26 | 0.11 | 44 | 11 | 29 | 0.09 | 40 |
| 100 | 28 | 23 | 0.13 | 51 | 14 | 28 | 0.09 | 45 | 9 | 30 | 0.07 | 41 |

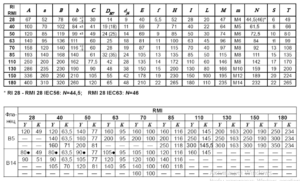

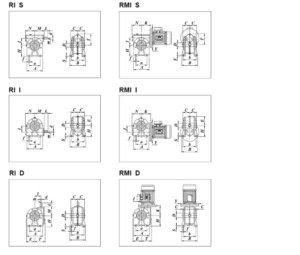

Габариты и присоединительные размеры
