Мотор-редуктор NORD серии SK 42
Предлагаем Вашему вниманию
Мотор-редуктор NORD серии SK 42
Наша компания может предложить Вам купить Мотор редуктор. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все Мотор редуктор распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Цилиндрические соосные мотор-редукторы серии SK от немецкого производителя NORD подразделяются на 11 типоразмеров и комплектуются электродвигателями, мощностью от 0,12 кВт до 160 кВт. Максимальный крутящий момент на выходном валу достигает 23000 Нм. Широкий ряд передаточных чисел достигается благодаря одной, двум или трем ступеням редукции. Для достижения максимальных значений передаточного отношения возможен вариант конструкции со сдвоенным редуктором. Для удобства монтажа редукторы поставляются с креплением на лапах и на фланцах. Все элементы редуктора изготовлены на современных ЧПУ машинах и имеют высокую размерную точность, поэтому вовремя эксплуатации отсутствуют шум и вибрации. Зубчатые пары изготовлены из прочной легированной стали с последующей закалкой на мартенсит. Корпус редуктора, в зависимости от типоразмера, отливается из серого чугуна или сплава алюминия и окрашен специальной антикоррозийной эмалью.
Передаточные отношения 1.35 – 14340
Обороты тихоходного вала 0,1 – 2300 об/мин
Крутящий момент 10-26000 Нм
Технические характеристики Мотор-редуктор NORD серии SK 42

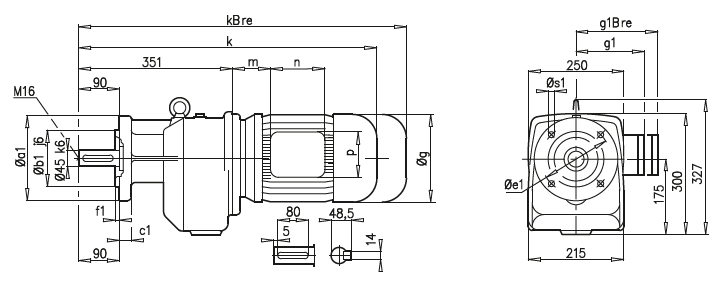

SK 42F
| a1 | b1 | c1 | e1 | f1 | s1 |
|---|---|---|---|---|---|
| 200 | 130 | 14 | 165 | 3,5 | 11 |
| 250 | 180 | 16 | 215 | 4,0 | 14 |
| A45 | 90 S/L | 100 L | 112 M | 132 S/M | 160 M/L |
|---|---|---|---|---|---|
| g | 183 | 201 | 228 | 266 | 320 |
| g1 / g1Bre | 147 / 147 | 169 / 172 | 179 / 182 | 204 / 201 | 242 / 242 |
| k / kBre | 627 / 702 | 657 / 748 | 680 / 773 | 766 / 873 | 843 / 1022 |
| m / mBre | 26 / 30 | 32 / 36 | 48 / 52 | 51 / 44 | 52 / 52 |
| n / nBre | 114 / 153 | 114 / 153 | 114 / 153 | 122 / 185 | 186 / 186 |
| p / pBre | 114 / 108 | 114 / 108 | 114 / 108 | 122 / 139 | 186 / 186 |

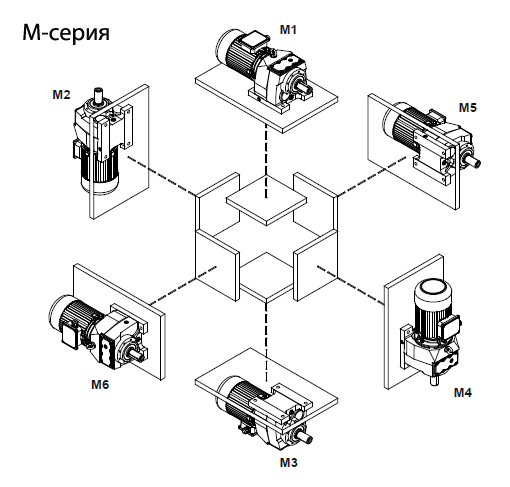

Монтажное положение Мотор-редуктор NORD серии SK 42
Мотор-редуктор NORD серии SK 42
