Мотор-редуктор МЦ2Ч-80

Описание

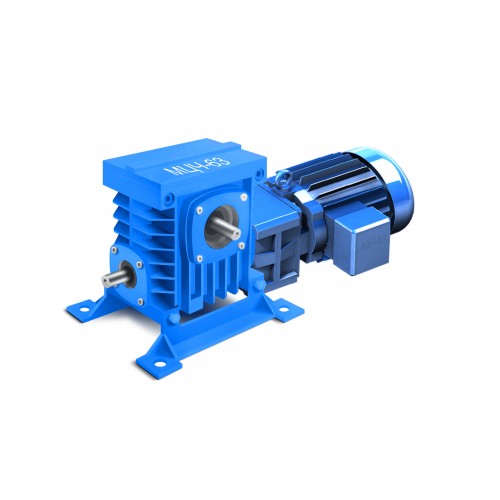

Мотор-редуктор МЦ2Ч-80

Предлагаем Вашему вниманию

Мотор-редуктор МЦ2Ч-80

Наша компания может предложить Вам купить Мотор-редуктор МЦ2Ч-80 производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все Мотор редуктор Мотор-редуктор МЦ2Ч-80 распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Технические характеристики Мотор-редуктор МЦ2Ч-80

i	n1	n2	МЦ2Ч-40			МЦ2Ч-63			МЦ2Ч-80
			P1	T2	η	P1	T2	η	P1	T2	η
	МИН-1		кВт	Н.м		кВт	Н.м		кВт	Н.м
63	1500	23,8	0,11	36	0,8	0,41	135	0,82	0,93	310	0,83
	1000	15,87	0,08	37	0,77	0,29	140	0,8	0,65	318	0,81
	750	11,9	0,06	38	0,76	0,22	140	0,78	0,5	320	0,8
80	1500	18,75	0,21	79	0,74	0,66	259	0,77	1,15	475	0,81
	1000	12,5	0,15	81	0,73	0,46	263	0,75	0,81	496	0,8
	750	9,4	0,11	82	0,72	0,36	268	0,74	0,65	518	0,79
100	1500	15	0,17	81	0,74	0,54	263	0,76	0,97	501	0,81
	1000	10	0,12	83	0,73	0,38	270	0,74	0,68	521	0,8
	750	7,5	0,09	85	0,72	0,3	278	0,74	0,55	542	0,78
125	1500	12	0,12	69	0,73	0,4	248	0,78	0,62	396	0,8
	1000	8	0,08	70	0,72	0,27	252	0,77	0,43	412	0,8
	750	6	0,06	71	0,71	0,21	255	0,76	0,35	428	0,77
160	1500	9,4	0,08	61	0,73	0,25	198	0,78	0,58	463	0,78
	1000	6,25	0,06	64	0,72	0,18	206	0,77	0,41	488	0,77
	750	4,7	0,05	66	0,7	0,14	214	0,76	0,33	512	0,76
200	1500	7,5	0,11	105	0,72	0,33	304	0,73	0,65	602	0,73
	1000	5	0,08	107	0,71	0,23	310	0,72	0,45	615	0,72
	750	3,75	0,06	109	0,7	0,17	316	0,71	0,35	628	0,71
250	1500	6	0,05	58	0,71	0,16	189	0,72	0,34	390	0,72
	1000	4	0,04	61	0,69	0,12	199	0,7	0,25	411	0,7
	750	3	0,03	64	0,68	0,09	208	0,69	0,2	431	0,69
315	1500	4,76	0,04	61	0,69	0,14	197	0,71	0,26	369	0,71
	1000	3,17	0,03	63	0,68	0,1	205	0,69	0,18	383	0,69
	750	2,4	0,02	66	0,96	0,08	213	0,68	0,15	397	0,68
400	1500	3,75	0,07	113	0,68	0,19	329	0,69	0,39	692	0,7
	1000	2,5	0,05	116	0,67	0,13	337	0,68	0,27	707	0,69
	750	1,875	0,04	119	0,66	0,1	345	0,67	0,21	721	0,68
500	1500	3	0,03	64	0,67	0,1	208	0,68	0,18	390	0,69
	1000	2	0,02	67	0,66	0,07	216	0,67	0,13	410	0,68
	750	1,5	0,02	69	0,65	0,05	224	0,66	0,1	429	0,67
630	1500	2,4	—	—	—	0,08	216	0,66	0,14	365	0,67
	1000	1,59	—	—	—	0,05	211	0,65	0,1	379	0,65
	750	1,19	—	—	—	0,04	206	0,64	0,08	392	0,64
800	1500	1,875	—	—	—	0,06	181	0,6	0,1	326	0,61
	1000	1,25	—	—	—	0,04	190	0,58	0,07	343	0,6
	750	0,94	—	—	—	0,04	200	0,56	0,06	360	0,58



Габаритные размеры Мотор-редуктор МЦ2Ч-80



Типоразмер	Размеры, мм
	aw	А	А1	А2	А3	В	В1	В2	L*	L. 1max	L2*	Н	Н1	с	d	d1	d2	Е	dвх	dвых
МЦ2Ч-40	40	180	150	105	30	164	140	100	295	420	100	180	72	4	13	10,5	16	8	16	18
МЦ2Ч-63	63	220	180	150	45	196	165	125	400	560	120	223	82	5	13	10,5	16	8	22	28
МЦ2Ч-80	80	260	225	180	50	212	185	140	470	647	145	265	92	5	15	12,5	18	8	25	35

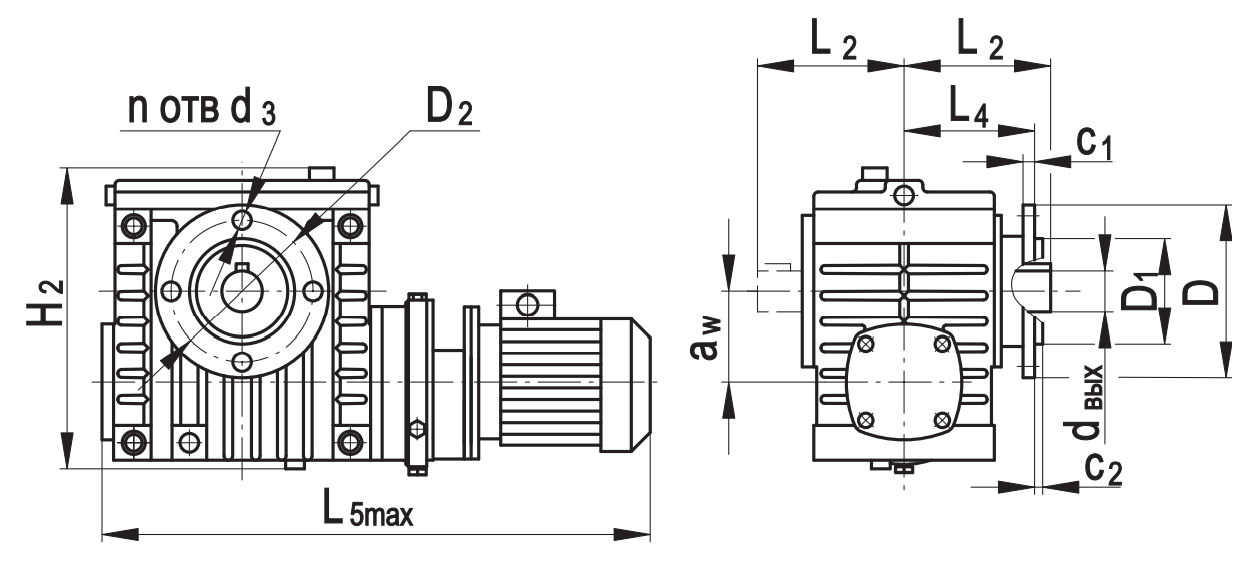

Мотор-редуктор МЦ2Ч-80 С опорным фланцем





Варианты сборки Мотор-редуктор МЦ2Ч-80

Варианты расположения червячных передач Мотор-редуктор МЦ2Ч-80
