Описание

Крюковая подвеска крана

Крюковая подвеска мостового башенного и козлового крана г/п 3,2т, 5т, 8т, 10т, 12,5т, 15т, 16т, 20т, 32т, 50т.

Крюковая подвеска – это механизм для захвата груза, который служит для подвешивания груза к грузовому канату крана. Крюковая подвеска крановая состоит из блоков полиспаста и грузового крюка, объединенных траверсой и щеками.

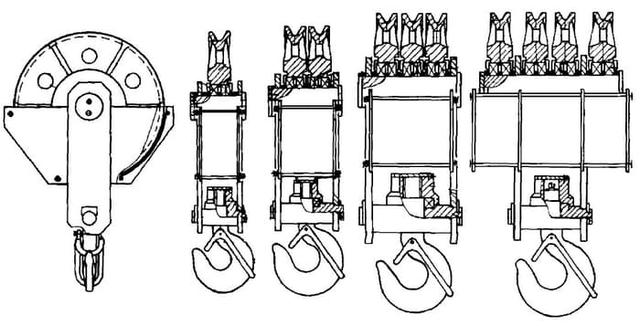

Чертеж крюковой подвески мостового козлового башенного одноблочной, двухблочной, трехблочной, четырехблочной:

г/п 3,2т, 5т, 8т, 10т, 12,5т, 15т, 16т, 20т. 32т, 50т мостового козлового башенного

Крюковая подвеска мостового и козлового крана

Устройство крюковой подвески крана обеспечивает ей минимальный собственный вес и исключает дополнительную нагрузку на конструкцию крана. На мостовых и козловых кранах используются крюковые подвески нормальные и укороченные с разной кратностью полиспаста.

Технические характеристики крановых крюковых подвесок крана:

Крюковая подвеска крана г/п 3,2т, 5т, 8т, 10т, 12,5т, 15т, 16т, 20т. 32т, 50т

мостового козлового башенного

Грузоподъемность, т Крюк Количество блоков, шт Ø блока, мм Ø каната, мм Масса, кг
3,2 11А, 11Б, 12А, 12Б 1 336-500 11-14 36-62
5 13А, 13Б, 14А, 14Б 1; 2 406-610 14-18 62-120
8 15А, 15Б, 16А, 16Б 2 406-610 14-18 116-213
10 16А, 16Б, 17А, 17Б 2; 3 336-610 14-18 129-285
12,5 17А, 17Б, 18А, 18Б 3 406-610 14-18 205-340
15; 16 18А, 18Б, 19А, 19Б 3; 4 406-610 14-18 208-488
20 19А, 19Б, 20А, 20Б 4 406-610 14-18 318-627

г/п 3,2т, 5т, 8т, 10т, 12,5т, 15т, 16т, 20т. 32т, 50т

Типы крюковых подвесок:

Типы крюковых подвесок

При выборе крюковой подвески крана необходимо учесть: грузоподъемность, тип крюка, количество и диаметр блоков полиспаста, диаметр стального каната.



Крюковая подвеска крана

Подвески крюковые

 г/п 3,2т, 5т, 8т, 10т, 12,5т, 15т, 16т, 20т, 32т, 50т.

Одним из основных элементов подъемных кранов является крюковая подвеска, основным предназначением которой является подвешивание груза на грузовом канате крана.

Крюковые подвески (встречаются также названия «Подвеска крюковая», «Обойма крюковая» ) состоят из обводных блоков подвижного типа, объединенных траверсой и щеками с грузовым крюком.

Крюковые подвески характеризуются величиной грузоподъемности (зависит от режима, в котором работает грузоподъемный механизм), а также количеством и расположением блоков.

Примечание: в случае использования крюков, рассчитанных на использование с нагрузкой более 3-х тонн, требуется их установка на упорные шариковые подшипники, которые обеспечивают легкое вращение крюка. При более легких нагрузках, крюковые подвески могут быть установлены на сферические опоры скольжения.

Мы поставляем крюковые подвески которые позволяют зацеплять и перемещать грузы в крановых механизмах.

Крюковые подвески для кранов маркируются по грузоподъемности в зависимости от количества блоков, типа крюка и диаметра используемого каната.

У нас вы можете приобрести подвески из наличия и под заказ в самые короткие сроки. Так же вы можете у нас купить запасные части для крюковых подвесок блоки, крюки и т.д.

Условное обозначение крюковых подвесок ПК-Х/Н с крюком № Y

Где ПК- подвеска крюковая

Х-грузоподъемность тонн (от 1,6 до 50Тн.)

Н-количество блоков (от 1 до 5)

Y-номер крюка с указанием типа хвостовика

А-укороченного или Б-удлиненного и исполнением с защелкой «1» или без «2».

Например: ПК-12,5/3 с крюком 17А исп.1 (Крюковая подвеска на 12,5 Тн. с тремя блоками, крюком №17 с укороченным хвостовиком без защелки.)

Подвески состоят из двух пластин «щёк» — литых или из листового металла, между которыми на осях вращаются канатные блоки. В нижней части щёк траверсой закреплён грузовой крюк.

Массу крюковых подвесок, при проектировании, подбирают так, чтобы они опускались без груза на крюке под действием собственной силы тяжести, вытягивая грузовой канат, на котором они подвешены.

В зависимости от расположения траверсы, крюковые подвески так же подразделяются на нормальные и укороченные. В нормальной подвеске траверса объединена с блоками полиспаста щеками, а в укороченной – располагается на оси блоков полиспаста. Укороченные подвески имеют только четное число блоков. Грузовые крюки, рассчитанные на нагрузку более 3 тонн, устанавливаются на шариковых закрытых опорах, обеспечивающих легкое вращение крюка; при меньших нагрузках крюки могут устанавливаться на сферических опорах скольжения.



Мы поставляет крюковые подвески грузоподъемностью  3,2т, 5т, 8т, 10т, 12,5т, 15т, 16т, 20т. 32т, 50т , как нормальные, так и укороченные.  Цена крюковой подвески зависит от её типа исполнения: типоразмера грузового крюка, количества блоков, диаметра канатов и т.д. по этому рассчитывается индивидуально к каждому заказу.
