Блок обводной
Блок обводной крановый канатный полиспаста мостового козлового башенного автокрана 320 380 420 460 560 690 830 910 1000.

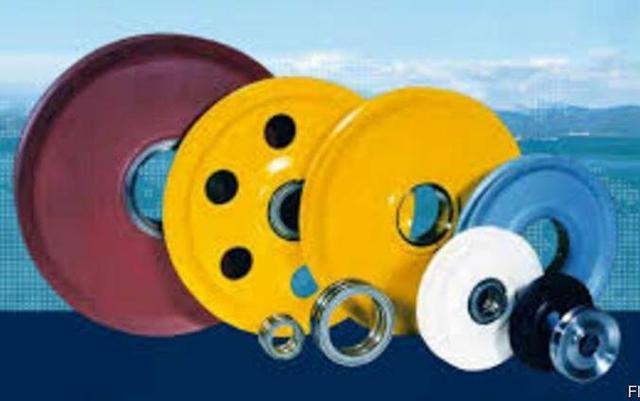

Блок обводной (блок полиспаста)
Блок обводной (блок полиспаста)– деталь в виде колеса с желобом по окружности для цепи или каната. Применяются неподвижные и подвижные блоки полиспаста. Неподвижные блоки, оси которых закреплены, служат только для изменения направления движения каната, а подвижные используют в полиспастах для выигрыша в силе и скорости.
Крановый блок(блок полиспаста) изготавливается из литых заготовок с последующей механической обработкой рабочих поверхностей.
Диаметр оси блока согласовывается с внутренним диаметром подшипников, а размеры профиля ручья выбирают из условия максимальной площади контакта каната с ручьем.
Блок обводной
Блок — простое механическое устройство, позволяющее регулировать силу и представляет собой колесо с желобом по окружности, вращающееся вокруг своей оси. Жёлоб предназначен для каната, цепи, ремня и т. п. Ось блока помещается в обоймах, прикреплённых на балке или стене, такой блок называется неподвижным; если же к этим обоймам прикрепляется груз, и блок вместе с ними может двигаться, то такой блок называется подвижным.
Неподвижный блок употребляется для подъёма небольших грузов или для изменения направления силы.
Подвижный блок имеет свободную ось и предназначен для изменения величины прилагаемых усилий. Если концы каната, обхватывающей блок, составляют с горизонтом равные между собой углы, то действующая на груз сила относится к его весу, как радиус блока к хорде дуги, обхваченной канатом; отсюда, если канаты, то для подъёма груза потребуется сила вдвое меньше, чем вес груза.
| № | Модель, наименование | Характеристика | Цена с НДС, Руб. |
|---|---|---|---|
| 1 | Блок крановый D 320 | 9-14 | По запросу |
| 2 | Блок крановый D 380 | 9-15 | По запросу |
| 3 | Блок крановый D 420 | 17-19 | По запросу |
| 4 | Блок крановый D 460 | 14-18 | По запросу |
| 5 | Блок крановый D 560 | 14-18 | По запросу |
| 6 | Блок крановый D 690 | 14-18 | По запросу |
| 7 | Блок крановый D 830 | 14-18 | По запросу |
| 8 | Блок крановый D 910 | 14-18 | По запросу |
| 9 | Блок крановый D 1000 | 20-26 | По запросу |
Заготовки крановых блоков изготавливаются штамповой или литые с последующей механической обработкой. Размеры профиля ручья блока под стальной канат выбирают из условия максимально возможной площади соприкосновения каната с ручьем. В ступицу блока устанавливаются 2 шарикоподшипника.
Блоки крановые делятся на:
• Направляющие
• Поддерживающие
• Приводные
Блок крановый – это деталь кранов, транспортных механизмов и грузоподъемных устройств. Существует несколько видов таких блоков полиспаста, так же они делятся и по назначению. Что касается назначения крановых блоков полиспаста, то они могут быть: поддерживающие, направляющие и приводные.
Поддерживающие блоки ограничивают провес каната. Их диаметр не превышает 8-10 мм, а угол их обхвата невелик. Направляющие блоки говорят сами за себя, их задача – отклонение каната. Изготавливают такие блоки крановые, как из стали различных марок, так и чугуна.
Приводные блоки полиспаста за счет сцепления каната с ободом блока передают окружное усилие. В них важно выдерживать радиус канавки. В отличие от поддерживающих блоков их диаметр больше. Это способствует меньшему истиранию обода и снижению удельного давления.
Также блоки бывают – обводные, крановые, строительные, монтажные, канатные и т.д.
Крановый обводной блок входит в состав различных грузоподъемных и транспортных механизмов. Он выполняется в форме колеса по окружности которого располагается специальный желоб для каната или цепи.
Обводные блоки используются: в уравнительных и монтажных блоках, в полиспастах клещевых захватов, крюковых подвесках, траверсах, грейферах, в тросовом приводе рельсовых тележек.
Использование подвижного блока способствует увеличению скорости и силы подъема груза. С помощью неподвижного блока удобно корректировать направление движения каната или цепи.
Крановый блок полиспаст изготавливается из металлопроката, его рабочая поверхность обрабатывается механическим путем. Профиль ручья блока для стального каната подбирается с учетом наибольшей вероятной площади контакта каната и ручья. После прохождения и принятия ОТК на обводной блок выдается технический паспорт и сертификат на использованную заготовку.
Основные размеры блоков полиспаста |
|||||||
| Наименование | А | dк | В | I | J | Масса, кг | |
| Блок канатный 140 | 140 | 9 … 11 | 135 | 60 | 18 | 3 | |
| Блок канатный 156 | 156 | 9 … 11 | 130 | 60 | 20 | 3,8 | |
| Блок канатный 160 | 160 | 9 … 11 | 135 | 60 | 20 | 4,5 | |
| Блок канатный 165 | 165 | 9 … 11 | 130 | 65 | 20 | 5,3 | |
| 11 … 14 | 140 | 80 | 7 | ||||
| Блок канатный 170 | 170 | 9 … 11 | 145 | 80 | 22 | 7,5 | |
| Блок канатный 180 | 180 | 9 … 11 | 150 | 70 | 22 | 7,9 | |
| Блок канатный 195 | 195 | 9 … 11 | 155 | 75 | 25 | 8,5 | |
| 11 … 14 | 165 | 75 | 11,5 | ||||
| Блок канатный 200 | 200 | 11 … 14 | 170 | 60 | 26 | 12 | |
| Блок канатный 210 | 210 | 11 … 14 | 175 | 80 | 26 | 13,5 | |
| Блок канатный 240 | 240 | 11 … 14 | 200 | 92 | 30 | 15 | |
| Блок канатный 260 | 260 | 11 … 14 | 205 | 100 | 35 | 16,5 | |
| Блок канатный 265 | 265 | 11 … 14 | 225 | 100 | 35 | 25,5 | |
| Блок канатный 290 | 290 | 11 … 14 | 240 | 110 | 38 | 27 | |
| Блок канатный 300 | 300 | 11 … 14 | 250 | 80 | 40 | 18 | |
| Блок канатный 310 | 310 | 11 … 14 | 250 | 120 | 40 | 20,5 | |
| Блок канатный 315 | 315 | 9 … 11 | 265 | 125 | 42 | 18 | |
| 11 … 14 | 272 | 22 | |||||
| 14 … 18 | 282 | 25 | |||||
| Блок канатный 320 | 320 | 9 … 11 | 284 | 80 | 42 | 8,5 | |
| 11 … 14 | 276 | 9 | |||||
| 14 … 18 | 264 | 10 | |||||
| Блок канатный 350 | 350 | 14 … 18 | 295 | 110 | 45 | 16 | |
| Блок канатный 355 | 355 | 14 … 18 | 295 | 138 | 48 | 17,5 | |
| Блок канатный 360 | 360 | 14 … 18 | 300 | 138 | 48 | 18 | |
| Блок канатный 375 | 375 | 14 … 18 | 315 | 140 | 48 | 16 | |
| Блок канатный 380 | 380 | 9 … 11 | 344 | 100 | 50 | 12 | |
| 11 … 14 | 336 | 13 | |||||
| 14 … 18 | 324 | 16 | |||||
| Блок канатный 400 | 400 | 14 … 18 | 350 | 100 | 52 | 16 | |
| Блок канатный 410 | 410 | 14 … 18 | 350 | 110 | 55 | 18,5 | |
| Блок канатный 420 | 420 | 14 … 18 | 360 | 120 | 55 | 22 | |
| Блок канатный 430 | 430 | 14 … 18 | 360 | 120 | 60 | 24 | |
| Блок канатный 450 | 450 | 11 … 14 | 406 | 125 | 60 | 21 | |
| 14 … 18 | 394 | 23 | |||||
| 18 … 23 | 378 | 26,5 | |||||
| Блок канатный 530 | 530 | 11 … 14 | 486 | 160 | 70 | 32,5 | |
| 14 … 18 | 474 | 34 | |||||
| 18 … 23 | 458 | 40 | |||||
| 23 … 28,5 | 440 | 47 | |||||
| Блок канатный 545 | 545 | 14 … 18 | 470 | 210 | 70 | 45 | |
| Блок канатный 560 | 560 | 11 … 14 | 500 | 215 | 72 | 42 | |
| 14 … 18 | 485 | 215 | 45,5 | ||||
| 18 … 23 | 475 | 215 | 49 | ||||
| 23 … 28,5 | 470 | 215 | 52 | ||||
| Блок канатный 630 | 630 | 14 … 18 | 584 | 242 | 82 | 55 | |
| 14 … 18 | 574 | 200 | 75 | 48,5 | |||
| 18 … 23 | 558 | 52 | |||||
| 23 … 28,5 | 540 | 58 | |||||
| Блок канатный 685 | 685 | 14 … 18 | 610 | 210 | 90 | 66 | |
| Блок канатный 720 | 720 | 14 … 18 | 600 | 220 | 95 | 69 | |
| Блок канатный 750 | 750 | 14 … 18 | 694 | 240 | 85 | 74 | |
| 18 … 23 | 678 | 81 | |||||
| 23 … 28,5 | 660 | 90 | |||||
| Блок канатный 800 | 800 | 23 … 28,5 | 710 | 250 | 105 | 85 | |
| Блок канатный 900 | 900 | 18 … 23 | 810 | 260 | 95 | 97 | |
| 23 … 28,5 | 800 | 345 | 110 | ||||
| Блок канатный 960 | 960 | 23 … 28,5 | 850 | 370 | 125 | 115,5 | |
| Блок канатный 1010 | 1010 | 23 … 28,5 | 900 | 390 | 130 | 140 | |
| Блок канатный 1070 | 1070 | 23 … 28,5 | 960 | 415 | 140 | 152 | |
